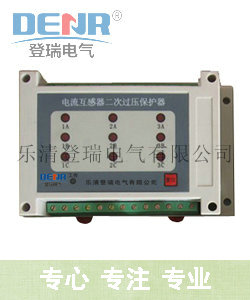

CTB-9二次开路保护器,CTB-9电流互感器二次开路保护器

这真不是您需要的产品？
品　　牌：
登瑞电气

直接提问 | 回首页搜
出厂价：
0

主要规格：
CTB-9,二次开路保护器

用　　途：

CTB-9二次开路保护器的基本元件是本公司自行研制的特种Zn0压敏电阻，它并联于CT二次被保护绕组两端，正常运行时压敏电阻两端的电压小于20V。此时压敏电阻处于近似断路的高阻状态，通过它的电流称为泄漏电流，小于8μA（U1mA≤800V）或5μA(U1mA＞800V)，对该回路保护动作值和表计准确度的影响可以忽略不计。当二次回路开路或一次绕组出现异常过流时，在二次绕组中产生的电压远远高于正常运行电压（数值取决于CT本身参数和运行情况），此时并接的压敏电阻瞬间进入导通状态。由于Zn0压敏电阻的固有特性，过电压被有效地限制在选定值以下，进入稳定的短路状态，从而彻底避免了过电压危害。电流互感器二次过电压保护器能在过压产生的20ms内可靠地将二次绕组短接并发光显示，能提供开路（或过压）信号与闭锁差动保护的接点。故障排除后，将CTB-9二次开路保护器复位即可再次使用，动作寿命可达上万次之多，运行稳定可靠。 CTB-9二次开路保护器安装 CTB-9二次开路保护器安装点距被保护CT距离应尽量近，并便于巡视。引线较长时尽量采用铠装电缆，以防断线。 CTB-9二次开路保护器现场检测 CTB-9电流互感器CT二次过电压保护器使用前应进行检测，用万用表电阻档测试A（或B或C）与N两端时，其绝缘电阻值应大于几兆欧。 CTB-9二次开路保护器动作值测试时，*先把调压器调到0V位置，接通保护器和调压器AC220V电源，保护器工作指示灯亮，慢慢调高调压器输出电压至保护器动作电压值，将此电压瞬间施加于保护器的A（或B或C）与N两端，此时CTB-9保护器应动作，相应的动作指示灯亮，同时用万用表测量CTB-9二次开路保护器输出接点，开接点闭合，zui后按复位按钮，保护器复位后动作指示灯应熄灭。测试回路中应加限流电阻，将输出电流调整在 0.1A-5A以内登瑞电气电流互感器CT二次过电压保护器型号 JLC-3S,JLC-4S, JLC-6S,JLC-9S电流互感器二次过电压保护器,JLC-12S,CT二次过电压保护器,CTB-3,CTB-4,CTB-6,CTB-9,CTB-12, CTB-3D,CTB-4D,CTB-6D,CTB-9D,CTB-12D二次过电压保护器,CTBZ-6D,CTBZ-9D,CTBZ-6Q,CTBZ-9Q电流互感器过电压保护器,CDCTB-6,CDCTB-9,CDCTB-12,HDCB-3,HDCB-4,HDCB-6,HDCB-9,HDCB-12电流互感器二次过电压保护器,CT-6,NYD-CTS,SCKB-6Z,HZ-CTB-6D,DCTB-6,JLC-10RH,HDCTB-6电流互感器二次过电压保护器
