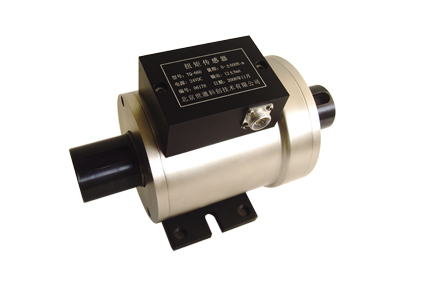

- TQ-660轴式扭矩传感器
一、产品说明：
TQ-660系列扭矩传感器是根据电阻应变为敏感元件和集成电路构成的一体产品，是采用德国的生产技术和先进的检测设备和进口应变片，综合国内外扭矩传感器的优点，克服了向位差扭矩传感器的低速测量的不便和体积的庞大与笨重，及滑环式扭矩传感器不能长时间连续工作带来的不便。本产品采用非接触式数据传递方式，是用无线供电和无线输出的形式的工作原理，为动态扭矩测量解决了其它方式测量动态扭矩存在的弊端。
二、产品特点 ：
●内部采用独特的非接触方式无线传递扭矩信号输出。
●具有稳定性好，精度高，可靠性好寿命长。
●可以测量动态扭矩，静态扭矩；测量时扭矩信号的输出与转速的高低.
是否旋转及转向无关。
●不需要反复调整零位即可连续测量正反转扭矩信号。
●信号采用数字化技术，抗干扰性强。
●没有集流环等磨损件，可以高转速长时间运行
●扭矩测量精度与旋转速度、方向无关。
●可测量正反向扭矩、转速及功率。
●体积体积小、重量轻、安装方便.可任意位置,任意方向安装。
三、技术参数：
项目
参数
量程
±100N∙m ... 300k Nm
过载能力
120%
输出信号
5-15KHZ ；0-10V； 4-20mA
精度等级
0.5% ；0.25% ；0.1%
供电
24VDC
工作转速
0-15000转/分
响应频率
100μs
绝缘电阻
＞200MΩ
零点漂移
＜0.5%
重复性
＜0.1%
线性
＜0.1%
滞后
＜0.1%
环境温度
-40-60℃
相对湿度
＜90%RH
运行温度范围
-10-70℃
存储温度范围
-25-80℃
传感器幅值
10V
传感器功耗
≈4W
传感器电流消耗
100MA
应变计动态应变波的响应时间
3.2X10-6s
传感器壳体
强阳极化铝
