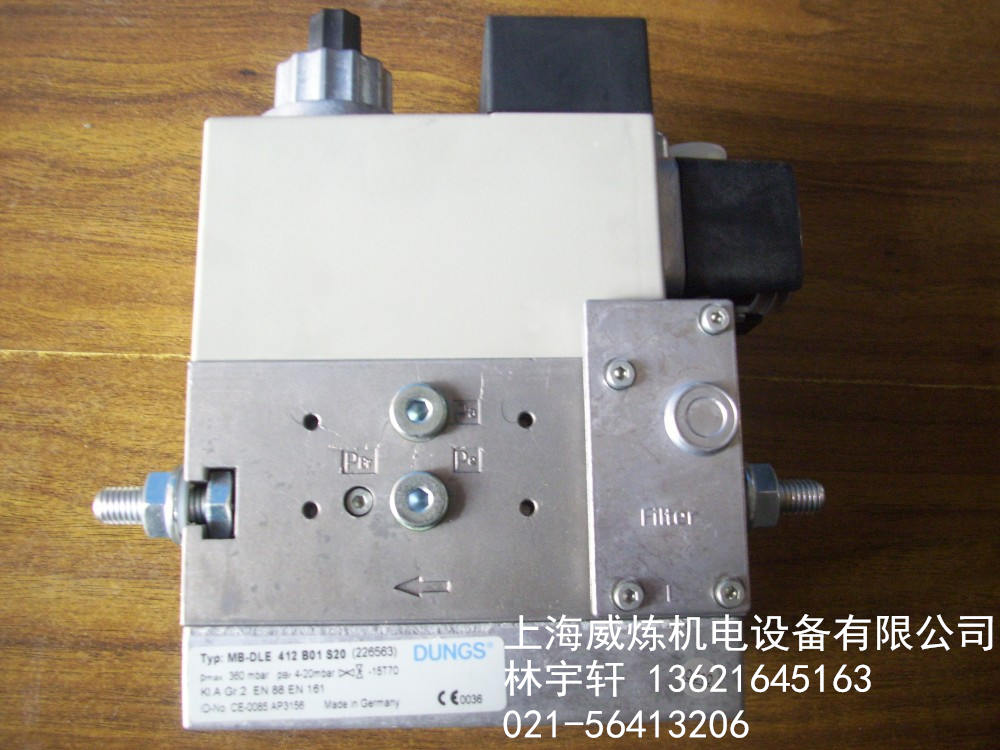

双重电磁阀MBDLE412B01，MBDLE415B01
- 主要规格：
- MBDLE412B01，MBDLE415B01
- 用 途：
- MBDLE412B01，MBDLE415B01
- 上海威炼机电设备有限公司 林宇轩 13621645163 T:021-56413206 021-36365163 F:021-56415002 weiliansh@126.com QQ:1410222106 本公司为国内一级进口燃烧器及配件代理商，代理及经销的燃烧机整机品牌有：
利雅路燃烧器、百得燃烧器、水国燃烧器、意高燃烧器、贵诺燃烧器、百通燃烧器，威索燃烧器,美国豪科,将军，能量，欧科，欧瑞特，美国midco燃烧机
代理和经销的燃烧机配件品牌有： http://www.shweilian.com
利雅路全套配件、威索全套配件、百得燃烧器全套配件、百通全套配件、意高全套配件、水国全套配件
SUNTEC油泵、DANFOSS油泵、HAGO油嘴、西门子程控器、HONEYWELL程控器、电眼、火焰探测器、点火变压器、点火电极、油滤器、DUNGS燃气阀组、伺服马达、电磁泵、电磁阀、燃烧筒、火焰盘、风叶轮、比例调节仪、重油预热器等，型号齐全.
产品说明：
MB-D（LE）...B01系列单级燃气多功能组合调节器
品牌：DUNGS（冬斯）
产地：德国
产品说明
DUNGS燃气多功能组合调节器由过滤器，调节器，阀门和压力监控器紧密组合而成。通过组合式系统可实现不同结构形式
污物沉积器：精滤器
一个调节器和两个阀门：B01
恋歌快速开启阀门
一个快速开启阀门和一个缓慢开启阀门
符合DIN EN 161 A级2类要求的可达360mbar的电磁阀
运用符合DIN EN 88 A级2类要求的比例调节器可灵敏的调节输出压力
在低压力差的情况下达到高流量值
阀门V2的主流量节流器
液压开启滞后
符合ISO7/1的管螺纹法兰联结
安装简便，尺寸小，重量轻
型号表
型号 DN/Rp 开启时间s
MBD405B01 Rp1/2 <1
MBD407B01 Rp1/2 <1
MBDLE405B01 Rp3/4 20
MBDLE407B01 Rp3/4 20
MBD410B01 Rp1 <1
MBD412B01 Rp1 <1
MBDLE410B01 Rp1-1/4 20
MBDLE412B01 Rp1-1/4 20
MBD415B01 Rp1-2 <1
MBDLE415B01 Rp1-2 20
MBD420B01 Rp1-2 <1
MBDLE420B01 Rp1-2 20
输入压力
2：4-20mbar
5：20-50mbar
燃气流程图
1：两个阀门用于主燃气+调节器
2：两个阀门用于主燃气
7：两个阀门用于主燃气一个阀门与V1一起作为V2+内部调节器的支路
结构尺寸，额定宽度
403：DN10，V2：单座阀门
405：DN15，V2：单座阀门
407：DN20，V2：双座阀门
410：DN25，V2：单座阀门
412：DN32，V2：双座阀门
415：DN40，V2：双座阀门
420：DN50，V2：双座阀门
.
.
开启性能+主节流器
没有：MB或MB-ZR
D：主节流器
LE：可调节开启性能
DLE：D+LE的组合
.
技术参数
额定内径 MB-...405/407B01
Rp1/2，3/4
MB-...410/412B01
Rp3/4，1，1-1/4
MB-D...415B01
Rp1，1-1/4，1-1/2，2
MB-D...420B01
Rp1，1-1/4，1-1/2，2
最大工作压力 至360mbar
输出压力范围 MB-...S20/S22 Pa:4mbar 至 20mbar
MB-...S50/S52 Pa:4mbar 至 50mbar
压力等级 PN 1
介质 1，2，3气体系列的燃气及其他中性气态介质
环境温度 -15oC到+70oC（在液化气设备中使用时，MB-D...不得在低于0oC下运行。只适用于气态液化气。液态碳化氢损坏密封材料）
过滤 0.8mm网眼的筛分器，无序纤维过滤器，精密过滤器，两层过滤芯可不必拆开设备。
压力监控器 可安装符合DIN EN 1854要求的型号GWA5，GWA2，NBA2，UEBA2。
压力调节单元 压力调节器经输入压力平衡，在切断时通过阀门V1可达较紧密的闭合，符合DIN EN 88 A 级。额定值弹簧固定装置（不能进行弹簧更换）。不必设置通过顶部的排气管道。具有内置脉冲分支头
电磁阀V1 阀门符合DIN EN 161 A 级2类要求，快速开启，快速关闭。
电磁阀V2 阀门符合DIN EN 161 A 级2类要求
MB 快关 快开 无主节流器
MB-D 快关 快开 有主节流器
MB-DLE 慢关 慢开 有主节流器
MB-LE 慢关 慢开 无主节流器
测试及点火燃气接头 G1/8，符合DIN ISO 228
燃烧器压力监控PBr 接于阀门V2之后，压力监控器A2可装于侧面的转接器上。
电压/频率 交流电50-60Hz，220-230V，-15%+10%，优选电压，交流240V，交流110-120V，直流48V，直流24-28V
电气连接 对阀门和压力监控器使用符合DIN EN 175 301-803
启动时间 100%ED
接触燃气部分的材料
外壳 压铸铝
隔膜，密封件 NBR基材料，硅橡胶
电磁传动装置 钢材，黄铜，铝
安装位置 垂直，磁体竖直向上或平置，磁体呈水平状态，也可取两种之间的位置。
终端触点 终端触点K01/1可安装于阀门V2上，（经DIN检测）
组合阀MB-D(LE),MB-ZRD(LE),MB-VEF系列S单级/二级/无级滑动MB-DLE403B01S20、MB-DLE405B01S20、MB-DLE407B01S20、MB-DLE410B01S20、MB-DLE412B01S20、MB-DLE415B01S20、MB-DLE420B01S20；MB-DLE403B01S50、MB-DLE405B01S50、MB-DLE407B01S50、MB-DLE410B01S50、MB-DLE412B01S50、MB-DLE415B01S50、MB-DLE420B01S50
MB-ZRDLE405B01S20、MB-ZRDLE407B01S20、MB-ZRDLE410B01S20、MB-ZRDLE412B01S20、MB-ZRDLE415B01S20、MB-ZRDLE420B01S20；MB-ZRDLE405B01S50、MB-ZRDLE407B01S50、MB-ZRDLE410B01S50、MB-ZRDLE412B01S50、MB-ZRDLE415B01S50、MB-ZRDLE420B01S50;
MB-D405/407 B01、MB-D410/412 B01、MB-D415 B01、MB-D420 B01、MB-DLE405/407 B01、MB-DLE410/412 B01、MB-DLE415 B01、MB-DLE420 B01;
MB-ZRD405/407 B01、MB-ZRD410/412 B01、MB-ZRD415 B01、MB-ZRD420 B01、MB-ZRDLE415 B01、MB-ZRDLE420 B01;；
MB-VEF 407 B01、MB-VEF 412 B01、MB-VEF 415 B01、MB-VEF 420 B01、MB-VEF 425 B01
