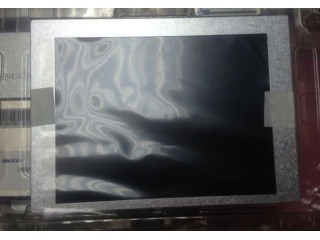

天马5.7寸工业液晶屏TM057KDH01 深圳赛戈玛
- 一：天马5.7寸工业液晶屏TM057KDH01基本信息 品 牌TIANMA
液晶屏型号TM057KDH01
工作温度-20 ~ 70°C
存储温度-30 ~ 85°C
二：天马5.7寸工业液晶屏TM057KDH01结构特征 液晶屏尺寸5.7英寸
点分辨率320（RGB）* 240(QVGA)
像素密度70PPI
像素排列RGB垂直条状
宽高比4:3（宽:高）
点间距0.120*0.360mm（横*竖）
像素间距0.360*0.360mm（横*竖）
面板重量160g（Typ.）
表面处理雾化,Hard coating(3H)
显示区域115.2*86.4mm（横*竖）
可视区域118.2*89.4mm（横*竖）
外观尺寸144.0*104.6 mm（横*竖）
外观尺寸12.3/12.8 (Typ./Max.) mm (厚度)
触摸屏无
三：天马5.7寸工业液晶屏TM057KDH01光学特征 显示模式TN，常白显示，透射式
液晶屏亮度400cd/m2(背光亮度可随意到1000nits)
对比度500:1 (Typ.) (透射)
显示颜色262(6-bit)
显示色域50% NTSC (CIE1931)
响应时间20/30(Typ./Max)(Tr+Td)(ms)
可视角度70/70/70/60 (Typ.)(CR≥10) (左/右/上/下)
最佳视角6点钟直视
白色色度X:0.324;Y:0.362
白场变动1.25/1.33 (Typ./Max.)(9 points)
四、天马5.7寸工业液晶屏TM057KDH01发光系统 灯管位置侧入式光源
光源类型WLED
灯管数量5S3P
灯管形状3串
光源寿命50K(Typ.)（小时）
单灯电压14.85/18.15V(Min./Max.)
单灯电流25mA(Typ.)
灯管总功率1.238mW(Typ)
接口类型端子
背光电路无
五、天马5.7寸工业液晶屏TM057KDH01信号接口 信号大类Parallel RGB
信号小类Parallel RGB(1ch,6-bit)
面板电压3.3V (Typ.)
接口类型端子
接口脚距0.5mm
接口数量1pcs
接口脚数33pins
