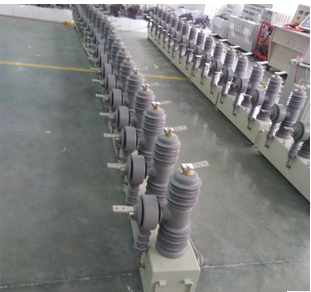

ZW32-10户外柱上真空开关陕西高开集团生产13659211921
- 这真不是您需要的产品？
- 品 牌：
- 陕西高开13659211921
- 主要规格：
- ZW32-10户外柱上真空开关陕西高开集团生产13659211921
- 用 途：
- ZW32-10户外柱上真空开关陕西高开集团生产13659211921
- 一、产品概述
1、主要用途
ZW32-12型户外柱上高压真空断路器（以下简称断路器）是额定电压12KV、三相交流50HZ的户外配电设备。主要用于配电网开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及矿工企业配电系统中作保护和控制之用，更适用于农村电网及频繁操作的场所，特别适用于城网、农网改造的需要。陕西高开电气设备有限公司生产的户外真空断路器型号有;ZW8-12/630-20，ZW8-10/1250-20，ZW32-12/630-20，ZW32-10/1250-25，ZW10-12/630-20，ZW10-10/1250-25，ZW32-12M/630-20永磁真空断路器。简单的来说，隔离就是指电气上彼此是绝缘的，不能直接通电的。带隔离的目的一般是为了安全考虑，而不隔离在安全上是没有保障的（内部电路上是有通路的，会直接导电。
本安装使用说明书规定了断路器的主要技术参数、产品结构、以及操作、安装、使用维护的原理和方法等内容。
2、引用标准
GB1984-1989《交流高压熔断器》
GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》
GB311.1-1997《高压输变电设备的绝缘配合》
CB3309-1989《高压开关设备在常温下的机械试验》
DL403《10-35KV户内高压真空断路器定货技术条件》
3、使用的环境条件
a、海拔高度不超过3000米
b、周围空气温度：-45℃～+40℃
c、风速不大于35m/s
d、污秽等级：Ⅳ级
e、安装场所：无易燃物、爆炸危险、化学腐蚀的场所
f、地震强度不超过8级
4、主要特点
1）断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维护、体积小、重量轻和使用寿命长等特点。
2）断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，适应于高温潮湿地区使用。
3）三相支柱及电流互感器采用进口户外环氧树脂固体绝缘，具有耐高低温、耐紫外线、耐老化的特点。
4）操作机构采用小型化弹簧操作机构，分合闸能耗低；机构传动采用直动传动方式，分合闸部件小，可靠性高。操作机构置于密封的机构箱中，解决了机构锈蚀的问题，提高了机构的可靠性。
5）断路器的分合闸操作可采用手动或电动操作及远方操作。可与控制器配套实现配电自动化，也可与重合器控制器配合组成重合器。
6）断路器可以装设二相或三相CT,供过电流自动脱扣保护和智能控制器进行信息分析。
7）断路器重量100KG左右。
二、产品机构和工作原理
1、结构
断路器由真空灭弧室、操动机构及支撑部件等组成，采用了三相支柱式的全封闭结构。
2、操作机构及工作原理
1）断路器可采用手动操作机构、电动操作机构或永磁操动机构。
2）工作原理
断路器由操作机构操纵，带动输出拐臂及三相传动杆，使开关合闸。断路器合闸后，拉动手动分闸拉环或给分闸线圈施加电压，传动杆在分闸弹簧的带动下，使断路器分闸。
开关在运行中，当线路电流超过设定值时，过流线圈动作，使分闸半轴转动，使断路器分闸，从而达到保护线路及设备的作用。
