- PSXZB变频串联谐振工作原理
通过调频控制器提供供电电源，试验电压由励磁变压器经过初步升压后，使高电压加在电抗器L和被试品CX上，通过改变调频控制器的输出频率，使回路处于串联谐振状态；调节变频控制器的输出电压，使试品上高压达到所需要的电压值。回路的谐振频率取决于被试品电容CX和电抗器的电感L，谐振频率。运用串联谐振的原理，通过调节变频控制器的输出频率，使得回路中的电抗器的电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。
调频串并联谐振成套试验装置广泛应用于电力、冶金、石油、化工、等行业，适用于大容量、高电压的电容性试品，如发电机、变压器、GIS、高压交联电缆、互感器、套管等的交接实验和预防性试验。
我公司在调频串并联谐振高压实验方面，自行开发的调频、调压软件技术，领先于国内高压试验行业，利用这一技术采用16位精细调频、10KHZ载波频率、SPWM和进口原装IPM整体模块设计、制造的调频串并联谐振成套试验装置，完全符合国家有关高压实验的规程和要求。
整套装置的组成

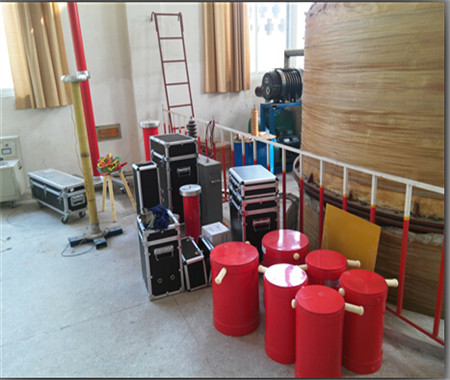

整套装置由调频调压电源、励磁变压器、电抗器、分压器及补偿电容器组成。
PSXZB变频串联谐振产品特点：
大屏幕显示试验数据、试验状态，并有实时操作步骤提示功能
能灵活整定实验电压、调频范围、加压时间
试验结果能计算出被试品电容
具有计算机通讯接口，便于通讯和试验数据管理
体积小、重量轻、操作方便
分辨率高、频率分辨率为0.001HZ
安全可靠高、系统具有过电流、过电压及放电保护功能，可有效保护人身及设备安全
试验结果可打印
可升级造作软件
PSXZB变频串联谐振试验方法：
先在低电压下调到系统谐振点，然后再升高试验电压幅值，达到试品上规定的电压值，在次电压下，维持规定的时间后，在降低电压到零，这就完成了整个试验过程。
PSXZB变频串联谐振选型依据：
列出被试设备名称，规范（容量、额定电压、电缆长度等）
提出被试设备容许试验频率范围（如电缆：规程要求谐振频率30-75HZ；发电机要求试验频率50+_HZ；GIS选择不大于200HZ；主变选择3~5倍工频）
针对被试设备查阅或测量出被试品电容值
GIS高压组合电器试验时的选型参照表
序号 电压等级
（KV） 装置型号 额定容量
（KVA） 最高谐振
电压（KV） 最大输出
电流（A） 备注
22 35 PSXZB-420/120 420 120 3.5
23 110 PSXZB-440/220 440 220 2
24 PSXZB-1320/220 1320 220 6
25 220 PSXZB-2000/400 2000 400 5
注：（1）PSXZB-420/120与PSXZB -420/60配置相同，可做35KVGIS电缆和35KV电缆2KM试验
（2）PSXZB-13200/220与PSXZB-13200/110配置相同，可做110KVGIS电缆和110KV电缆2KM试验
（3）本装置型号可兼作交联电缆试验、主变耐压试验之用。
发电机试验时的选型参照标
序号 额定电压
（KV） 机组容量
（MW） 相电容（uf） 装置型号 额定容量
（KVA） 最高谐振
电压（KV） 最大输出
电流（A）
26 6.3～10.5 50～100 0.15～0.45 PSXZB-40/20 40 20 2
27 13.8～20 125～600 0.2 PSXZB-80/40 80 40 2
0.4 PSXZB-160/40 160 40 4
28 10～20 100～100 1.0 PSXZB-600/60 600 60 10
2.5 PSXZB-600/60 600 60 25
注:订货必须提供机组额定容量、额定电压和相电容，以便按fo=50HZ设计配置。
