- ASD905 移动电源测试仪前后面板功能介绍
ASD905移动电源测试仪前后面板功能介绍

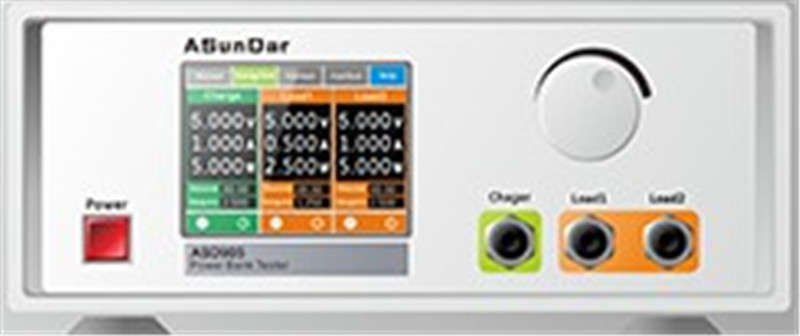

ASD905 移动电源测试仪前后面板功能介绍
ASD905 基本操作
开机
将ASD905 移动电源测试仪连接好市电，按下电源开关，这时LCD 显示开机LOGO，如图3，等待约几秒钟开机预热后，移动电源测试仪初始化并进入上次关机前的测试界面，此时已经顺利开机。
ASD905 移动电源测试仪开机显示界面
手动测试
移动电源测试仪开机后选择“手动测试”，手动测试界面如图4 所示。最上边为功能选择区，选择对应 的功能会进入相应的功能界面。右上角是“帮助”键，按“帮助键”后会有相应的功能介绍操作方法等提示。 显示界面中间区域分别为：电源、负载1、负载2，三个模块运行及设置参数。最下边一排是各模块对应的 “设置键”和“电源键”，按下“设置键”会进入对应的参数设置界面，如图5 所示。按下对应的“电源键” 则对应的模块使能运行，同时“电源键”的背景色会点亮成模块对应的显示颜色，如图6 所示。在“手动 测试”模式下，移动电源测试仪可当成1 台电源，2 台电子负载独立使用。相应的参数可以通过3 种途径设置：
①通过“设置键”进入设置菜单进行参数设置，设置完成后按“确认”键返回；
②可点击设置参数区相应的参数，激活相应参数的设置功能,被激活的参数会闪烁，再通过调节旋钮可 即时调节参数；
③可以从正面按压调节旋钮选择激活需要调节的参数，被选中的参数会闪烁，再通过调节旋钮可即时调 节参数，当10 秒内无调节动作时，对应参数会自动退出调节状态。
ASD905移动电源测试完仪手动测试界面
ASD905移动电源测试仪电源参数设置界面
ASD905移动电源手动测试工作界面
能效测试：
移动电源测试仪开机后选择“能效测试”，能效测试界面如图7 所示。最上边为功能选择区，选择对应 的功能会进入相应的功能界面。右上角是“帮助”键，按帮助键后会有相应的功能介绍操作方法等提示。显 示界面中间区域分别为：电源、负载1、负载2，三个模块的运行参数及计时和能量的累计参数。最下边一 排是各模块对应的“设置键”和“电源键”，按下“设置键”会进入对应的参数设置界面，在参数设置界面 下可通过点按参数待出现数字键盘后直接输入，也可以点击要设置的项目，待参数闪烁后通过调节旋钮来设 置参数。设置完成后按确认键返回，或点击设置键设置其他模块运行参数。按下对应的“电源键”则启动对 应的模块使能运行，同时“电源键”的背景色会点亮成模块的对应显示颜色。
在“能效测试”模式下，可测试移动电源充电时间及充入移动电源的能量，也可以测试移动电源放电时 间及放电能量。时间以：HH:MM 的格式显示，电能以W?h 为单位（即1W 的功率工作1 小时等于1W?h）。 计时及能量测试支持断点（即掉电或暂停后继续测试）累计，若需要清除上次的测试值，请双击相应的测试 （计时或能量）参数区即可将参数清零，注意时间和能量会同时清零。移动电源的总体能效计算方法：
移动电源的总体能效= 放电总能量/充电总能量*100%
放电总能量：是指移动电源充饱电后放电至低压保护状态，放电输出的总电能；
充电总能量：是指移动电源电量放空后充电至充饱状态，充电输入的总电能；
ASD905能效测试界面
编程测试：
编程测试主要用于测试移动电源的充电或放电功能和参数。移动电源测试仪开机后选择“编程测试”， 编程测试界面如图8 所示。最上边为功能选择区，选择对应的功能会进入相应的功能界面。右上角是“帮 助”键，按“帮助键”后会有相应的功能介绍、操作方法等提示。显示界面中间区域分别为：充电测试、放 电测试（端口1）、放电测试（端口2），三个测试结果区。最下边一排是各模块对应的“设置键”和“电源 键”，按下“设置键”会进入对应的设置界面，按下对应的“电源键”则启动对应的功能测试，同时“电源 键”的背景色会点亮成模块的对应显示颜色
充电测试设置界面如图9-a 所示，在该界面下可以设置充电电压、延时时间（被测移动电源充电开始 到稳定的时间）、充电电流上限、充电电流下限参数值。充电电流上下限根据产品参数来设置（当被测试移 动电源实际充电电流值在上下限范围内时，测试结果区会显示绿色图标；不在范围内显示红色图标；没有连 接移动电源时显示灰色图标）。可以通过如图9-a 所示的左翻键和右翻键来选择测试项目(①→⑧)；设置完成后按“确认”键返回或点击“设置”键设置其他功能测试参数。设置完成后按确认键返回，或点击设置键 设置其他功能测试选项。在如图8 所示的选择区域中，勾选对应测试项，即可进行测试。单击测试结果， 就可以看到详细的参数，如图9-b 所示。
ASD905编程测试界面
ASD905充电测试设置界面
ASD905充电测试结果
ASD905放电功能设置界面
ASD905放电测试结果
放电测试设置界面如图10-a 所示，在该界面下可以选择负载工作模式：恒流模式、恒压模式或恒阻模 式；还可以设置放电电流、延时时间（被测移动电源放电开始到稳定的时间）、放电电流上限、放电电流下 限参数值。放电电流根据待测试移动电源产品参数来设定，例如：标称输出5V1A 的设备可设置放电电流为 1A。放电电压上下限可根据USB 标准规范来设置，也可以设置更严苛的参数范围（当被测试移动电源实际 放电电压值在上下限范围内时，测试结果区会显示绿色图标；不在范围内显示红色图标；没有连接移动电源 时显示灰色图标）。可以通过如图10-a 所示的左翻键和右翻键来选择测试项目(①→⑧)；设置完成后按“确 认”键返回或点击“设置”键设置其他功能测试参数。
