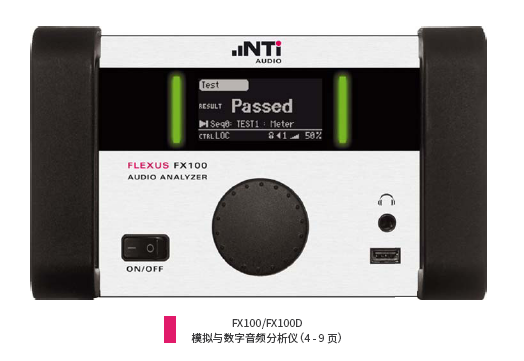

NTI Flexus FX100 FX100D音频分析仪

  • 这真不是您需要的产品?
  • 品  牌:
  • NTI
  • 主要规格:
  • 5 Hz- 80 kHz
  • 用  途:
  • 手机
    • NTI Flexus FX100 FX100D音频分析仪 测量功能 基本测量功能 电平, 频率与增益 FX100 可以量测频率范围 5 Hz- 80 kHz 选定以及宽频带的电平,同时量测个别频率和增益,这些量测可以适用于连续计量,扫频和滑频模式。 失真:THD, THD+N, 谐波 k2 - k35 FX100 量测总谐波失真加/不加噪声,以及独立的谐波 k2 - k35,所有谐波都可以任意加总,这些量测可以用于连续计量,扫频和滑频模式。 快速多通道 FFT 高分辨率的 FFT(=快速傅里叶变换),192 kHz 采样率可以详细的分析音频频谱,FFT 图形面板可以设置在一个视窗同时显示一个或多个曲线。 相位 FX100 可以量测相位关系,用于连续计量,扫频模式。 窜音 FX100 可以在仪表和扫频模式下量测内部通道窜音。 直流测量 FX100 在仪表模式下测量直流电压和阻抗。 PureSound 异音检测 PureSound™ 纯音可以检测扬声器细微的异音不良,例如漏气,音圈不正,擦圈,细小微粒,碰线等等的不良,将结果量化,可以精确的判定不良品,100% 跟人耳听觉相关,客户可以得到快速且可靠的结果,在高噪音的环境下,典型的测试周期小于 1 秒(根据扫频范围及分辨率),使用异音测试可以同时改善您的产品质量控制并且节省成本。 自定义计算项目 FX100 音频分析仪“自定计算项目”功能可以将先前保存的测试数据与当前测试结果通过各种运算公式关联为一个测试结果。运算方式有: • 基本数学运算 • 变量运算 • 单位换算 • 平滑或插值运算 • 统计 • 逻辑运算 测量模式 仪表模式 在仪表模式下,FX100 捕获当前的量测并显示出单一数值结果,或以条状图显示,测试信号参数(发生器设置)可以在量测中修改,量程可以自动或手动调整,计量模式典型用于单一值的量测或监测应用。 滑频 滑频分析的优势是测试周期非常短,使用这个方法对于产线大量生产应用非常有用(例如 20 Hz - 20 kHz 的频响量测可以下降到 200 ms), FX100 滑频分析支持下列 Y 轴对 X 轴的音频量测: • Y 轴:电平,增益,失真,异音检测,相位,串音 • X 轴:频率 滑频分析基于脉冲响应的分析结果。因此,通过对接收信号添加时间窗的方式可以滤除不需要的反射声。 外部滑频信号测试 FX100 音频分析仪可简单快速的测试无音频输入接口的播放设备,如智能手机,平板电脑,MP3 播放器,医疗设备,及家用电器等。 怎样测量? • 用 FX-Control 软件创建依据您选定的扫频参数生成专用的滑频测试信号; • 以 mp3 或者 wav 格式将测试信号保存至待测体(DUT); • 播放测试信号, FX100 会与滑频信号同步,开始测试与进行分析; • 在一个闭环设置中,即设备具备输入通道,则由 FX100 发出测试信号的同时 FX100 分析测试结果; • 该功能可用于鉴定带有重大信号延时的通信通道之音频参数,例如 VoIP 系统,可将通道延时作为测试参数进行测试。 扫频测量 扫频测量的关键优势就是高信噪比带来的高精度测试结果。FX100 提供了频率扫描,振幅扫描,时间扫描和列表扫描,可由内部或外部信号触发。 FX100 扫频分析支持以下 Y 轴与 X 轴参数的音频测量: • Y 轴:电平,增益,失真,相位,串音 • X 轴:频率扫描,振幅扫描,时间扫描,列表扫描(电平 / 频率分别设置)
