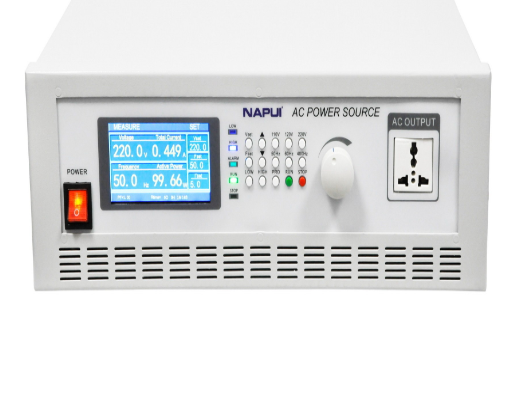

交流程控变频电源PA95100 PA95200 PA95300
- 交流程控变频电源PA95100 PA95200 PA95300
产品特点
高频SPWM硬件调整技术，反应速度快，输出稳定
大功率MOS/IGBT驱动，运行可靠，过载能力强
适用于阻性、感性、整流性等各种负载
具有过热、过流、短路等异常状况保护功能
具有参数记忆功能、快捷键操作方式、使用简单方便
电源电压在线可调，输出频率可任选
采用高亮LCD显示，清晰醒目，可视角度大，方便生产线使用
具有RS232通讯接口，波特率可达9600
• 产品详情
• 操作视频
• 前面板介绍
• 后面板介绍
• 常见问题
主要用途及适用范围
专业实验室（EMI/EMC/安规）
制造厂（品质保证/寿命测试）
外销产品测试，模拟各国电网
产品研发测试
产品特征与工作原理
采样硬件波形合成和PID控制，输出波形稳定，反应速度快
采用硬件和软件结合的功率器件保护方式，保护迅速可靠
通用技术指标
规格 PA系列程控变频电源
输入电源 10KVA及以下：单相220V±10%；50Hz±5Hz
10KVA以上：三相380V±10%；三相四线+地线；50Hz±5Hz
输出电压范围 低档1.0~150.0V；高档150.1~300.0V
输出频率 45-400Hz可调，调整步幅0.1Hz，快捷键：50Hz、60Hz、400Hz
频率稳定度 ≤0.1%
电压稳定度 ≤1%
失真度 ≤2%（THD）
波峰系数 1.41±0.10
源电压效应 ≤1%
负载效应 ≤1%
效率 ≥90%（3KVA及以下容量为≥80%）
频率显示 0.1%读数，分辨率0.1Hz
电压显示 ±（1%读数+0.1%量程），分辨率0.1V
电流显示 ±（1%读数+0.1%量程），分辨率0.001A/0.1A
功率显示 ±（1%读数+0.1%量程），0.01W/0.1KW
功率因数显示 ±0.1，分辨率0.01
预置功能 输出电压、输出频率、输出电流上限
快捷功能 常用电压、频率转换
报警功能 保护装置动作后发出报警（声光）信号，显示代码故障
过载能力 1.0 IE＜I 输出≤1.1 IE，延时15S切断输出
1.1 IE＜I 输出≤1.2 IE，延时5S切断输出
过热保护 功率器件温度大于85℃±5℃
外部通信接口（选配） RS-232C
外壳防护等级 IP20
机箱结构 台式（500VA、3KVA）、柜（立）式（带脚轮）
工作环境 温度：-10℃~40℃；湿度：10%~90%（25℃，无凝露）；海拔高度≤2000m
故障分析与排除
故障现象 原因分析 排除方法
通电后，输入开关灯不亮 1.电源未插好 2.保险管烧断 1.检查电源是否接触良好 2.切断电源，更换保险
显示乱码 电网有大的冲击负载运行，例如电焊机，
可控整流设备；雷电造成 关掉电源，重新启动
报警，显示0X.0 按故障代码查找故障原因
01.0-短路保护
02.0-过热保护
03.0-过流保护 排除相应故障电路，重新启动，如果是过热保护，
应待机5分钟后再继续工作
