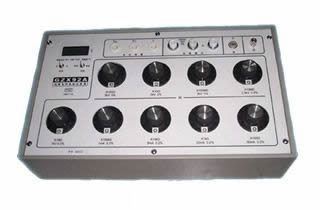

GZX92A型绝缘电阻表检定装置

通量科技（南通）有限公司GZX92A型绝缘电阻表检定装置是依据JJG622-1997绝缘电阻表检定规程、JJG1005-2005电子式绝缘电阻表检定规程和JJG1072-2011直流高压高值电阻器检定规程等有关文件研制生产的。该仪器设计了独立的泄漏屏蔽端钮和接地端钮。它不仅可用于检定各种型号的进口和国产模拟式绝缘电阻表、数字式绝缘电阻表、绝缘电阻测试仪的标准，以及作为直流标准高值电阻器使用。具有较长的技术寿命和机械寿命。

测量范围100Ω～200GΩ，调节细度100Ω。

检定装置中电压测量部分的标称测量电压为5kV DC，输入阻抗≥10GΩ。本装置能测量绝缘电阻表的开路电压、中值电压和峰值电压。

技术指标

1、电阻输出（高压高阻箱）部分

电阻输出部分的准确度等级及工作电压（电流）

阻值

100GΩ（准确度等级：5，标称电压：5000V）；

×10GΩ（准确度等级：5，标称电压：5000V）；

×1GΩ（准确度等级：2，标称电压：5000V）；

×100MΩ（准确度等级：1，标称电压：5000V）；

×10MΩ（准确度等级：0.5，标称电压：2500V）；

×1MΩ（准确度等级：0.2，标称电压：1000V）；

×100kΩ（准确度等级：0.2，标称电流：1mA）；

×10kΩ（准确度等级：0.2，标称电流：5mA）；

×1kΩ（准确度等级：0.2，标称电流：10mA）；

×100Ω（准确度等级：0.2，标称电流：10mA）。

调节范围：100Ω～200GΩ,调节细度为100Ω

2、电压测量（高压直流数字电压表）部分

测量范围:0～5500VDC

准确度:±（1%读数±0.2满量程）

供电电源: DC9V

输入电阻: ≥10GΩ

显示: 四位半、液晶显示

峰值电压测量回路满足JJG622-1997绝缘电阻表检定规程中图3的要求。
