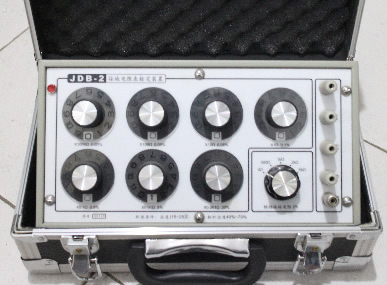

JDB-2型接地电阻表检定装置

接地电阻表是根据电位补偿原理生产的安全型仪表。它操作简单、携带方便，广泛用于测量单个接地体和集中接地体的接地电阻。接地电阻的测量是监测接地质量，保证用电安全的重要措施。

接地电阻表的国家检定规程是JJG366-2004接地电阻表检定规程和JJG1054-2009钳形接地电阻仪检定规程。

通量科技（南通）有限公司JDB-2接地电阻表检定装置是检定接地电阻表的标准仪器，可检定各种准确度等级的和各种型号的模拟式、数字式接地电阻表和钳形接地电阻仪。不得用于接地导通电阻表(工作电流为AC25A)及大地网接地电阻表的检定。可作电阻箱使用，分辨力达1mΩ。

主要技术指标

1、电阻输出范围0.010Ω～20001.110Ω；最小分辨力：1mΩ。

2、模拟接地电阻r_E（标准电阻器）

阻值（Ω）：

×10³（功率、电流：0.25W，准确度（％）：0.05）；

×10²（功率、电流：0.25W，准确度（％）：0.05）；

×10¹（功率、电流：0.25W，准确度（％）：0.1）；

×10⁰（功率、电流：0.25W，准确度（％）：0.1）；

×10^-1（功率、电流：0.5A，准确度（％）：0.5）；

×10^-2（功率、电流：0.5A，准确度（％）：5.0）；

×10^-3（功率、电流：0.5A，准确度（％）：20）。

模拟辅助接地电阻rP、rC（辅助接地电阻）

阻值（Ω）：

0(准确度（％）：(＜0.1Ω)，功率（W）1)；

500(准确度（％）：2.0，功率（W）1)；

1000(准确度（％）：2.0，功率（W）1)；

2000(准确度（％）：2.0，功率（W）1)；

5000(准确度（％）：2.0，功率（W）1)。

使用环境：温度20℃±5℃; 相对湿度40％～70％RH；

重量＜2.5kg；

体积368mm×164mm×110mm。
