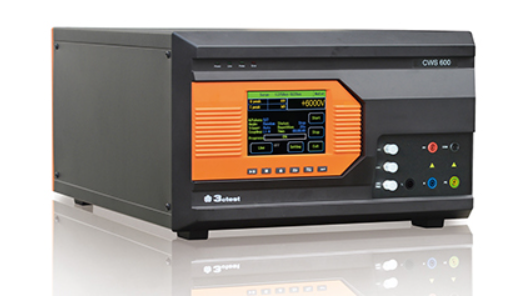

3ctest组合波雷击浪涌模拟器CWS 60/600/800/1000
- 3ctest组合波雷击浪涌模拟器CWS 60/600/800/1000
雷击浪涌是由于闪电、电子电气开关动作时而产生瞬态高压或大电流现象，几乎所有的电子电气设备都会受到浪涌的影响。CWS 600系列组合波雷击浪涌模拟器是为了模拟浪涌脉冲干扰现象而专门设计的一款高端测试设备，性能完全满足欧盟 CE 认证及CCC认证对单相受试设备的抗扰度测试要求，可配置自动控制外置的耦合/去耦网络，对三相受试设备进行测试。增加PMC 1200模块，可满足IEC 61000-4-9测试。
特点：
> 5.7寸彩色触摸屏前面板操作；
> 内置单相耦合/去耦网络
> 测试排程功能，操作简单
> 250 V AC/16 A; 110 V DC-1/12 A
> 可控制外置三相耦合/去耦网络
> 浪涌电压、电流监测LCD显示
> 以太网 、RJ45接口，用于PC远程控制、打印测试报告
技术参数
仪器型号 输出电压 输出波形 输出阻抗 峰值采集
1.2/50 us
8/20 us 10/700 us
5/320 us 2Ω 15Ω 40Ω
CWS 60G 20-600V √ √
CWS 600 0.3-6kV √ √ √
CWS 800 0.3-8kV √ √ √
CWS 1000 0.3-10kV √ √ √
CWS 600T 0.3-6kV √ √ √
CWS 600CT 0.3-6kV √ √ √ √ √ √
仪器型号 选配耦合/去耦网络 选配脉冲磁场
IEC 61000-4-9
GB/T 17626.9 机箱尺寸
内置单相三线
AC 220V 16A
DC-1 220V 12A 外置三相五线
SPN 38XXT
AC 380V 16A
DC-1 220V 16A(30A) 19英寸
6U 19英寸
8U
CWS 60G √
CWS 600 √ √ √ √
CWS 800 √ √ √ √
CWS 1000 √ √
CWS 600T √
CWS 600CT √ √ √
通用参数
同步 0°-360°，1°步进设置或随机方式
极性 正、负、正负交替
触发方式 自动、手动、外部信号触发
脉冲周期 5-99s（最短取决于实验电流）
实验次数 1-999次
失效检测 失效时前面板LCD显示，并中断仪器工作
仪器工作状态指示 前面板LED指示、LCD显示
EUT电源电压注入 4mm2香蕉插头线
检测输出方式 标准1米同轴线
显示屏 5.7英寸TFT彩色触摸屏
工作电源范围 AC 110V/220V,±10%，50/60Hz（国内默认AC 220V）
保险丝 6A
最大功耗 200W
用户储存空间 无穷(PC)
通讯方式 以太网、RJ45
机箱尺寸（W*H*D） 19英寸/6U/8U
仪器重量 CWS 600 约37kg
CWS 800 约58kg
温度范围 15–35℃
湿度范围 45%-75%
气压范围 86kPa～106kPa
