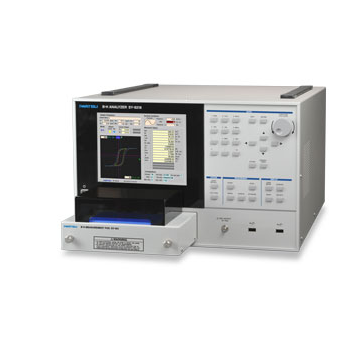

- BH分析仪SY-8218 / SY-8219
由铁氧体制成的软磁元件在电气元件中起着重要作用，因为它们的应用范围很广，从低频应用（例如微型电动机的磁轭）
到高频应用（例如反激变压器，偏转线圈，高频）变压器和磁头。在实际操作中，
这些磁性部件显示的特性不同于直流磁性特性或使用LCR表测量的特性。
测试频率 ：10Hz至10MHz（SY-8218）/ 10Hz至1MHz（SY-8219）
应用信号波形：正弦或脉冲（10Hz至1MHz）
输入电流：±6A，最大值
输入电压：最大±200V
激发方式：自动激发
（在固定的Hm，BmI1m或V2m下）
可以通过施加交流磁场进行消磁来消除残留通量
项目 规格
测量方法 交叉功率法（符合IEC62044-3）
MeasurementItem（符号） 最高 磁通密度（Bm），残余磁通密度（Br），最大磁场强度（Hm），矫顽力（Hc），矩形比（Br / Bm），相对振幅磁导率（µa），铁损（Pc，Pcv，Pcm） ，一次励磁电流（I1m），二次感应电压（V2m），相位（θ），总磁链（2φm），视在功率（VA），阻抗磁导率（µ; z），复磁导率（µ'，µ” ），损耗系数（tanδ），电感（L），电阻（R），阻抗（| Z |），品质因数（Q），总谐波失真（THD）
波形显示 BH曲线，励磁电流，感应电压，磁场，磁通密度
测试频率 正弦曲线 10Hz至10MHz（SY-8218）
10Hz至1MHz（SY-8219）
广场 10Hz至1MHz（占空比50）
磁场信号检测 无感电阻上的压降，最大电流为±6A
磁通密度信号检测 感应电压检测线圈上的电压检测，最大信号检测电压为±200V
数字化仪 16位（8192点/周期）
样品连接方式 可选择2个或1个线圈（绕组）方法
显示 8.4吋TFT-LCD SVGA 800x600像素
功率 AC100V至AC240V，50 / 60Hz，大约 130VA（最大）
尺寸
重量 大约 420W X 266H X 480D（毫米）
约 12.5公斤
外部记忆 USB端口用于数据存储
配饰 参考样品，POD盖，交流耦合器模块，功率放大器电缆（BNC-BNC），OSC电缆（SMA-BNC），电源电缆，操作手册（CD-ROM），用户指南
