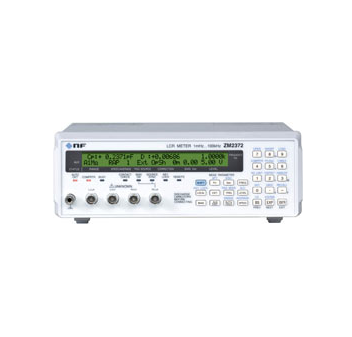

- LCR测试仪ZM2371/ZM2372
基本精度 0.08％，频率范围 1mHz～100kHz , 测量速度 最快2ms
测量范围覆盖从1mHz低频领域到5.5Hz高频领域的NF LCR 测量仪ZM系列
实现了快速且偏差小的稳定测量，可对应从材料研究到零部 件生产线等的各种用途
ZM2376
ZM2371_ZM2372
偏差小的高再现性 测量示例
按照以下条件使用ZM2372和ZM2376，对1nF的电容反复测量200次后得到的结果。
使用ZM2376，测量的再现性得到了进一步提高。
ZM2376
● 测量时间：5ms
● 测量频率：100kHz
● 测量信号电平：1V
ZM2372
项目
ZM2371
ZM2372
ZM2376
测量参数 主参数：｜Z｜、｜Y｜、 L、 C、 R、 G
副参数： Q、 D、 θ、 X、 B、 Rs、 Rp、 G、 Lp、 Rdc
测量频率 1 mHz～100 kHz 1 mHz～5.5 MHz
基本精度
0.08 %
测量信号电平
10mVrms～5Vrms、1μArms～200mArms
内部DC偏置 0～+2.5V 0～+5V
测量时间 1kHz 最快2ms
1MHz — — 最快2ms
定电压/
定电流驱动（ALC） ○ ○ ○
接触检测 — ○（4端子） ○
低电容检测 — — ○
比较器 ○（9分类） ○（14分类） ○（14分类）
复合测量 — — ○（32步骤）
处理器接口 — ○ ○
嵌入部件的生产线、分选装置中。
最快速度2ms、偏差小的测量、抑制连接试样电缆造成影响的补偿功能、比较器及接触检查*
等功能，并且还配备了自动分选用处理器接口*，足以应对各种生产线需求。
*ZM2371未配备。
▲ 电感测量示例（电缆长度1m、2m、4m）
快速测量锂离子电池的阻抗。
ZM2376的内部DC偏置电压最大可设置为+5V，因此可以测量电动势超过3V的锂离子电池（单电池）。
另外，可从1mHz的低频率开始测量，因此可以对电池的内部阻抗进行详细评价。
应用程序软件（标配）
+
标配了可以进行各种测量条件设定及获取、显示测量数据的软件。
可获得CSV文件形式的测量数据，方便在研究开发中的大量数据的处理。此外，可通过扫频测量，对应阻抗 频率特性的测量。
应用软件
应用软件
主设置画面
采用Excel显示图表
● 运行环境
● OS：Windows 7(32bit版/64bit版)、Windows XP(32bit版)、Windows Vista(32bit版)
● 接口：USB
需要Microsoft Excel 97以上版本才能将设置和测量数据保存为XLS格式
