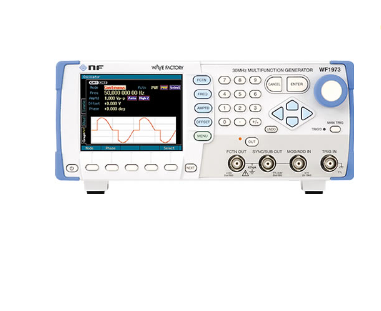

- 多功能信号发生器 WF1973/WF1974
宽频带 丰富的输出波形
0.01μHz∼30MHz 内置标准波形、任意波形和“参数可变波形”（25种波形）
便捷的可编程功能 丰富多彩的振荡模式
利用“序列功能”，
可对输出波形模式自由地编程 连续、突发/触发/门控、
内调制·外调制、 扫描、序列振荡
2通道模式 充实的各项功能
2通道独立、 2相、频率差固定、 频率比固定、差动输出
可用作脉冲信号发生器
输入外部10MHz频率基准
输入外部加法运算
设定储存器
多台设备可同步运行
用户定义单位 ...etc.
追求使用的便捷性
设定项目.波形·显示在同一画面
薄身.轻量设计（高88mm、2.1kg）
每个通道与机体绝缘
USB/GPIB接口
AC90V~250V输入...etc.
宽频带 0.01µHz∼30MHz
高精度 技术指标高超、能制作高品质的波形。
高精度是信号发生器的生命。WF1973/WF1974具有高超的技术指标，对各种各样的应用可提供高稳定性、 高可靠性、高精度的信号，包括高超的频率精确度和振幅精确度、 精细的设定分辨率等。
频率精确度 : ±(设定值的3ppm＋2pHz) (可使用外部频率基准10MHz)
频率分辨率 : 0.01 µHz
振幅精确度 : ±(振幅设定值[Vp-p]的1%＋2mVp-p)/开路
相位设定分辨率 :
0.001º(设定范围－1800.000º～＋1800.000º)
占空比设定范围 : 0.0000%∼100.0000% 、分辨率 0.0001%
脉冲波上升/下降沿时间: 15.0ns∼58.8Ms 、分辨率3位数/0.1ns
任意波形数据振幅分辨率: 16 比特
返回到页首
丰富的输出波形 内置各种标准波形和任意波形、参数可变波形（25种波形），无论何种波形均可轻松到手。
输出波形:
正弦波、方波、脉冲波、锯齿波、噪声、DC、任意波形、参数可变波形
Sine wave Square wave Pulse wave
正弦波 方波 脉冲波
Ramp wave (Synmetry variable) Noise (Gaussian distribution)
锯齿波
（对称性可变）
噪声
（高斯分布）
任意波形 最大512K字/波形、 4M字。
对于每一个波形，最大可输出512K字的任意波形。因为配备了4M字的大容量存储器，所以最多可保存128个波形。而且，具有14比特的高分辨率、120MS/s的高速采样，所以可实现高精确度的波形。使用主机（控制点线性插值）或者附件“任意波形制作软件”，可以轻易地制作波形。利用软件，可以通过函数表达式和读取外部数据，制作波形和进行运算处理等。此外，还可以便捷地将预先登录的参数可变波形作为任意波形来使用。
Arbitrary waveform Arbitrary Waveform Editor
任意波形制作软
主机的编辑画面
参数可变波形
所需波形立刻找到并可快速制作
返回到页首
丰富的振荡模式 丰富多彩的振荡模式和灵活的可扩展性
振荡模式:
连续、突发/触发/门控、内调制、外调制、扫描、序列
扫描功能与调制功能
可将频率、相位、振幅、DC偏置、占空比的各个扫描过程，与单程/往返、线性/对数*、连续/单冲/门控单冲进行组合。也配备了标记输出和X驱动输出。调制方面，可进行FM、FSK、PM、PSK、AM、以及DC偏置调制，也可进行PWM。当然，可以进行内调制和外调制。可适用于数字通信系统的基带功能测试等广泛的领域。
* 对数仅适用于频率扫描。
Amplitude sweep Gated sweep AM
振幅扫描 门控扫描 AM调制
Offset modulation PWM
偏置调制 PWM
突发 / 触发 / 门控
Burst
突发 Triggered gate
触发门控
3-value pulse (burst/trigger) Full-wave rectification waveform (burst/trigger)
3值脉冲（突发/触发） 全波整流波形（突发/触发）
突发振荡模式在任意波数下可进行振荡/停止。可进行不需触发的自动突发、与触发信号同步进行的触发突发、与门控信号同步进行的门控振荡、每触发都可进行由门控信号On/Off控制的触发门控振荡。另外，还可自由地设定振荡的开始/停止相位、设定振荡停止时的电平。 振荡·停止波数范围为0.5波~999,999.5波。
返回到页首
序列功能
输出模式可自由编程
2通道模式
具备了2通道应有的全部功能
充实的各项功能
作为脉冲信号发生器
WF1973/WF1974具有高速性和操作的简便性，无论作为脉冲信号发生器或数字电路中的信号源，都可发挥卓越的功能。对于脉冲波，可独立地分别设置占空比/时间、上升沿时间、下降沿时间。最适用于各种数字设备/元器件、数据传输设备等的运行测试。
脉冲宽度可变 上升/下降沿时间可变 上升沿时间（15ns）
脉冲宽度可变 上升/下降沿时间可变 上升沿时间（15ns）
X: 10 ns/DIV, Y: 2 V/DIV
外部10MHz频率基准输入、多台同步运行 WF1973 rear panel
WF1973 后面板
在外部10MHz频率基准输入（REF IN）端子上，可以输入外部的10MHz频率标准信号，由此获得高精确度的频率输出。
利用频率基准输出（REF OUT）和频率基准输入（REF IN），采用主机 （Master）/从机（Slave）连接方式*，最多可以连接6台进行同步运行。可以构成多通道（多相位）振荡器。
* 用BNC电缆连接。
用户定义单位功能
对于频率、周期、相位、振幅、DC偏置、占空比、可用指定的换算公式转换成为任意的单位(最多7个字符)来设定和显示。
其他功能......
输入输出信号的地线对于机壳是绝缘的、通道之间的信号地线是绝缘的
可设定和显示在指定负载阻抗下的输出电压
可与外部信号进行运算之后再输出
最多可保存10组设定内容
配备USB、GPIB接口
附有LabVIEW 驱动程序
电源输入为AC90V∼250V、可在世界各地使用
波形显示(采用QVGA 高分辨率的TFT彩色液晶显示屏LCD)
轻量·薄身设计、厚度88mm、重量约2.1 kg
