回馈式电网模拟器(IT7900)
- 主要规格：
- 高功率密度设计，3U可达15kVA，16Hz~150Hz
- 回馈式电网模拟器(IT7900)

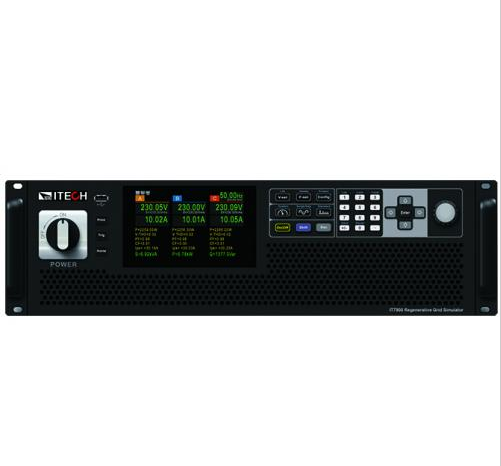

艾德克斯的IT7900系列回馈式电网模拟器采用高功率密度设计，在3U的体积内功率可达15kVA，电压可达350V L-N和500V L-N。通过主从并机，可轻松扩展功率至960kVA。丰富的操作模式满足用户单相，三相，反相及多通道测试需求，反相模式下电压可扩展至200%额定电压。强大的任意波形编辑功能可模拟各种电网扰动波形，是测试和研发实验室的理想选择。
详细信息
主要特征
◆高功率密度设计，3U可达15kVA，16Hz~150Hz
◆可作能馈式电网模拟器，全四象限AC/DC源
◆全四象限功率放大器，特别适用于功率硬件在环（PHiL）测试
◆专业孤岛测试模式，支持R,L,C及有功，无功功率设定
◆恒压、限流、限功率三种工作模式
◆可实现AC/DC/AC+DC/DC+AC四种输出模式
◆灵活的工作模式：单相、三相、反相、多通道
◆可编程输出阻抗，模拟电力线路阻抗
◆满足低电压穿越，相位跳变，频率变动、谐波注入等并网法规测试
◆满足IEC61000-4-11/4-13/4-14/4-28等法规波形测试
◆电压规格：350V L-N、500V L-N
◆主从均流，并机可达960kVA，性能不下降
◆触摸屏设计，内置单/三相交流功率表及数字示波功能
◆高速高精度，电流精度高达0.1%+0.2%FS
◆电压输出波形：正弦波，三角波，方波，锯齿波，梯形波，clip-sine，THD，自定义波形
◆谐波/间谐波波形合成
◆LIST/SWEEP/Surge&Sag模式，模拟真实的电网扰动情况
◆电压、电流谐波量测功能，高达50次
◆相位角可设
◆前置USB接口，支持数据和波形的导入导出
◆提供丰富的触发输入/输出信号，当幅值/频率变换时，可产生触发信号同步捕获待测物电流波形
◆自带Relay Ctrl继电器控制输出功能，可实现待测物与电网模拟器之间的电气隔离
◆锁频和锁相功能，跟踪外部信号频率和相位，实现6相、12相电源输出
◆内置USB/CAN/LXI compliant LAN interface/DigitalIO，选配GPIB/RS232&模拟量
应用领域
◆光伏，并网/离网逆变器，电力调节系统
◆新能源汽车，车载充电机、交流充电桩、电动车电源设备、双向车载充电器（V2X）
◆储能，PCS储能变流器，家庭光伏储能装置
◆科研、院校、实验室、检测机构，AC-DC电源适配器测试，电磁兼容性测试
◆电力电子，变压器，AC风扇，不间断电源系统（UPS），交流电机
突出的IT7900产品特性
◆回馈、全四象限电网模拟器
IT7900系列代表了全新一代的可编程，全四象限电网模拟器，具备100%额定电流source和sink能力，并提供88%的能量回馈功能。待测物在测试中所产生的能量可以经由IT7900设备回收后厂内直接利用，而非以热能的形式消耗掉，为用户提供“绿色节能”的解决方案。适用于测试并网型且向电网注入能量的产品，例如并网/离网光伏逆变器的频率变化，电压瞬变和直流注入等测试。
◆全四象限功率放大器
IT7900系列回馈式电网模拟器还可作功率放大器使用，以完成微电网，储能及新能源汽车等领域的功率硬件在环（PHIL）仿真测试。数字或建模的模拟量信号经由外部模拟量接口（选配）输入之后，可无失真放大，转换为真实的电力波形，外部模拟量响应时间小于200us。
◆专业孤岛测试模式，满足防孤岛效应测试
为满足并网型产品的防孤岛效应认证测试，IT7900系列开发了专业的孤岛测试模式。测试人员可以通过调节RLC参数或配置有功功率、无功功率参数，实现模拟纯阻性或非线性电网负荷的效果，进一步验证并网型DUT在不同等效阻抗，三相负荷平衡及非平衡状态下的孤岛保护响应时间。该方案可以帮助工程师简化测试电路，节约额外的RLC负载和功率计等设备成本。
◆恒压/限流/限功率工作模式
为了满足日益复杂的研究测试，IT7900系列回馈式电网模拟器在传统恒压模式基础上，增加了限流和限功率模式，输出参数(Vset/I limit/P limit）可调节。当待测物的拉载电流超过设定限流值时，设备将切换至限流模式并以电流限流值输出，同时减小输出电压。限功率模式的工作原理类似。限流和限功率模式适用于启动瞬间有高浪涌电流的电机或容性负载测试。
选购指南
IT7905-350-30U 350 V/ 30 A/ 5kVA
IT7906-350-90 350 V/ 90 A/ 6kVA
IT7909-350-90 350 V/ 90 A/ 9kVA
IT7912-350-90 350 V/ 90 A/ 12kVA
IT7915-350-90 350 V/ 90 A/ 15kVA
IT7930-350-180 350 V/ 180 A/ 30kVA
IT7945-350-270 350 V/ 270 A/ 45kVA
IT7960-350-360 350 V/360 A/ 60kVA
IT7975-350-450 350 V/450 A/ 75kVA
IT7990-350-540 350 V/540 A/ 90kVA
IT79105-350-630 350 V/630 A/ 105kVA
IT79120-350-720 350 V/720 A/ 120kVA
IT79135-350-810 350 V/810 A/ 135kVA
IT79150-350-900 350 V/900 A/ 150kVA
IT79165-350-990 350 V/990 A/ 165kVA
应用：微电网测试
微电网可看做是小型的电力系统，同时也是一个典型的分布式发电功能系统，因此无论是设备生产商还是专业的电网研究实验室，都需要 去建立模拟测试需求。IT7900系列不但可以满足微电网测试所需要的相位角跳变，低电压穿越，频率变动，谐波注入等测试需求，同时又将电能回馈到交流电网， 符合微电网测试需求。
