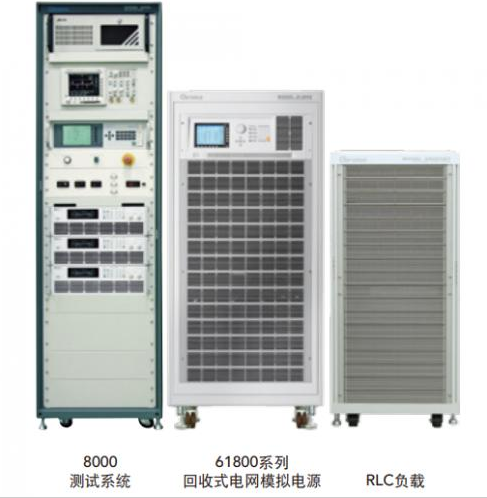

回收式电网模拟电源(61800-100)
- 主要规格：
- 功率规格61800-100:105kVA
- 回收式电网模拟电源(61800-100)
产品简介
目前市场对替代能源的需求正在稳定增长中，因此对于并网型分布式电源的配置、例如太阳能发电和风力发电设备已订出特定规范和测试标准(例如:UL1741SA/IEEE1547/IEC62116)。对此个设备制造商必须依照规范来进行测试以证明设备符合标准。Chroma61800-100回收式电网仿真电源可提供这方面的解决方案，其全四象限、能源回收以及电压波形编辑功能可符合上述法规和测试标准要求。使用者可依测试需求更改相关的参数，以模拟UUT所需的电网状态测试条件，其中包括电压、频率、相位变动，其他项目包括三相电压跌
详细信息
特点
■功率规格61800-100:105kVA
■电压规格:0~300V,400V(选配*1),500V(选配*2)
■频率:DC,30Hz~100Hz
■可选择单相或三相交流输出
■能源回收功能，可提供100%额定电流回收能力
■符合PVinverter、SmartGrid及EV相关产品测试应用
■可控制电压及频率的变动速率
■可设定电压和电流的输出限制
■可设定电压波形0~360度开关机角度
■输出电压变化的同步TTL信号
■LIST、STEP、PULSE模式做测试电源扰动(PLD)仿真
■电压瞬断瞬变仿真(符合LVRT低电压穿越测试)
■谐波和间谐波的失真波形合成
■参数量测功能包括个阶电流谐波成份
■可程序化模拟接口
■数字接口:GPIB、RS-232、USB、以太网络
■并联模式只支持三相输出
■能源回收式交流负载功能(选配)*1
■120kVA800VLN串联高压功能(选配)*1
主要功能及应用
致茂/Chroma61800-100回收式电网仿真电源为定电压输出，可应用于一般用电产品(例如:家电产品，开关式电源)的测试，会对负载输出功率，同时以拉载过电流设定(OCP)来保护。当待测物为会将能量回馈到电网的产品(例如:太阳能逆变器，双向充放电机)等分布式发电设备，在输出电压的同时，若侦测到输出得功率为＂负(-)＂功率时，它就会启动能源回收机制，将逆变器所产生的逆灌电流/负功率能量转换到交流电网。不像一般交流电源无法承受待测物回灌能量，还可应用到正负电压/电流正反方向的全四象限，且具备能源回收功能，正足以成为电网模拟电源。
除了可输出平稳的电压和频率外，61800-100提供强大编辑功能模式(STEP/PULSE/LIST)，可仿真多种电网异常及扰动状态以符合测试需求。STEP和PULSE模式提供来单步或连续的电压变动。此功能常用来仿真电源干扰，例如周期瞬降，瞬间高压，电压渐降等。用户可使用LIST模式来编辑更复杂的测试波形，包含100个序列可设定开始与结束的状态，波形成份可含AC和DC，几乎可组成想要的所有信号波形。运用这些模式，61800系列可仿真各种各样的电压瞬降，中断和变异的波形，同时做为符合IEC61000-4-11(认证前测试)和-4-13/-4-14/-4-28的法规免疫性测试。用户可应用SYNTHESIS(合成)功能，以50Hz或60Hz为基本频率，来设定50阶的谐波成份，形成周期性的失真波形。另外提供INTERHAR功能，这是用来在基频之外，设定另一个非谐波的变动频率成份，可从0.01Hz扫描到2400Hz，能帮助发现待测物输入端的谐振点或抗干扰的脆弱点
61800系列可藉由主从机并联(Master-Slave)输出模式来符合更高输出功率应用需求，其中61860-100机种可互相支持并联功能(并联数***多为5台)，且***大输出功率为300kVA。**如有61800-100并联应用需求请联络Chroma业务代表，请注意61800-100无法和61830/61845/61860机种互相并联使用。
