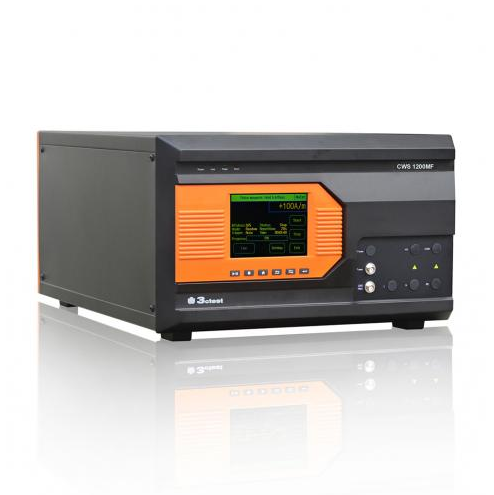

浪涌脉冲磁场模拟器(CWS 1200MF)
- 主要规格：
- 100A/M～1200A/M ±10%（单扎线圈1000mm*1000mm）
- 浪涌脉冲磁场模拟器(CWS 1200MF)
产品简介
CWS 1200MF是一台智能型浪涌脉冲磁场测试设备，是针对国际标准、各类产品标准对脉冲磁场抗扰度试验的特点和要求所专门设计。测试磁场强度***高可达1200A/M（特殊磁场强度需求，可定制）。 满足欧盟CE认证及CCC认证对受试设备的抗扰度测试要求。通过触摸屏操作实现全自动控制。为您提供多种测试所需附件，用来满足各种被试品应用需求。
详细信息
CWS 1200MF浪涌脉冲磁场模拟器通用参数
输出磁场范围
100A/M～1200A/M ±10%（单扎线圈1000mm*1000mm）
波形
波前时间:6.4μs±30% 半峰值时间:16μs±30%
极性
正、负、正负交替
触发方式
自动、手动、外部信号触发
脉冲周期
5-99s（***短取决于试验电流）
试验次数
1-999次
触发方式
手动、自动、外部信号触发
磁场线圈尺寸
1000*1000或其他
磁场线圈形状
矩形或其他
磁场线圈匝数
单匝
选配功能
可以选配雷击浪涌模块可以满足IEC61000-4-5、GB/T 17626.5的标准测试。
CWS 1200MF浪涌脉冲磁场模拟器通用参数
通用参数
显示屏
5.7英寸TFT彩色触摸屏
工作电压范围
AC 110V/220V，±10%，50/60Hz（国内默认AC 220V）
保险丝
6A
***大功耗
200W
通讯方式
以太网、RJ45
辅助接口
D-sub 25 p
外部触发输入
BNC, 5V TTL
CRO触发输出
BNC, 5V TTL
运行控制输入
BNC, 5V TTL
警告灯输出
0 - 220 V AC 10A / 0 - 48 V DC 3 A
电源取决于外接信号灯的种类
安全电路
安全回路未关闭时停止工作
失效检测
失效时前面板LCD显示，并中断仪器工作
仪器工作状态指示
前面板LED指示、LCD显示
仪器接地连接方式
使用扁平接地线
失效检测
失效时前面板LCD显示、并中断仪器工作
检测输出方式
标准1米同轴线
机箱尺寸（W*H*D）
19英寸/6U
仪器重量
约30Kg
温度范围
15–35℃
湿度范围
45%-75%
气压范围
86kPa～106kPa
