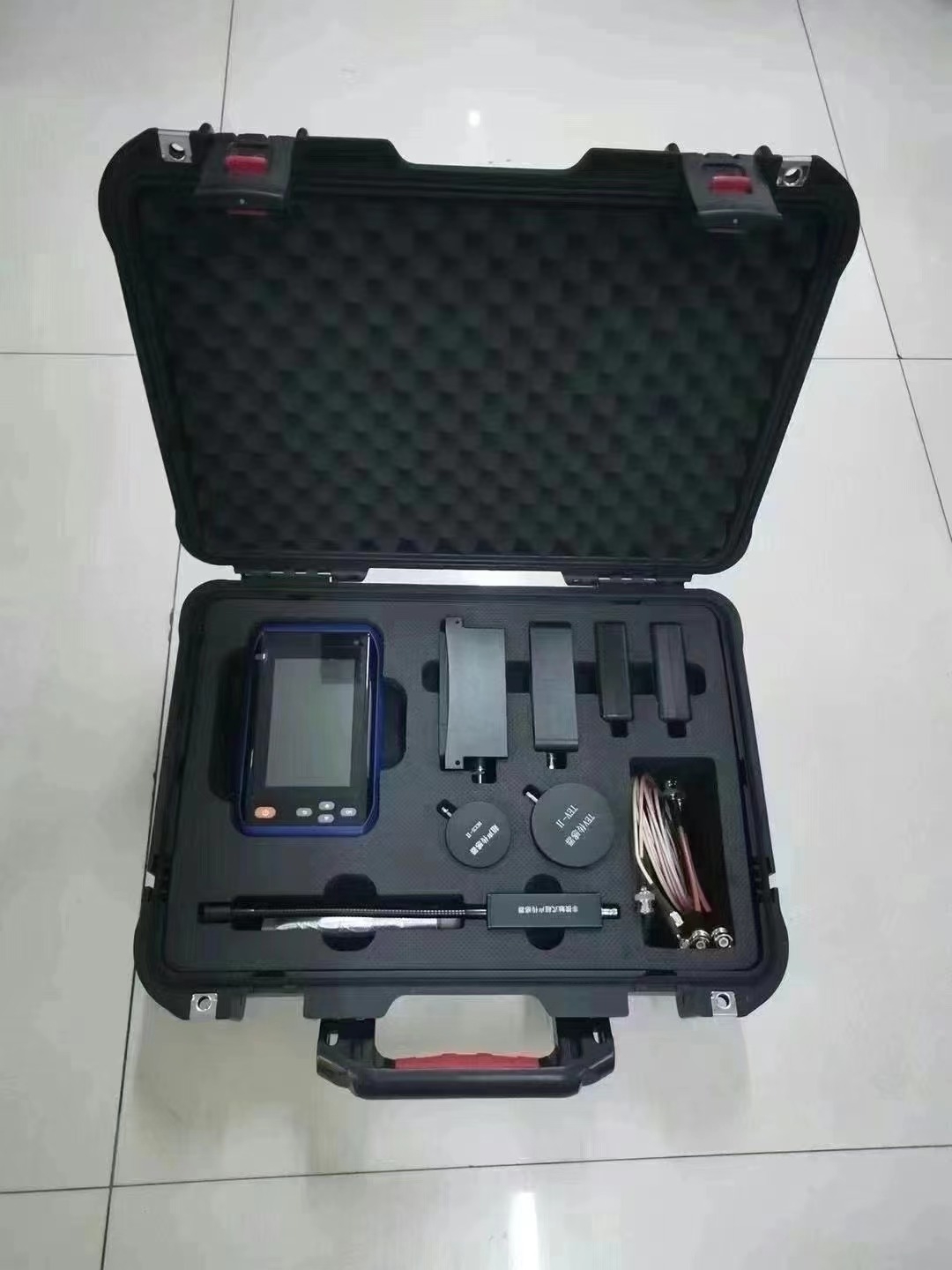

- ZN-9200局部放电巡检仪是一种多功能的手持仪器，其基于超声波、高频电流检测方法，测试设备的局部放电情况，可读出局部放电幅度及图谱波形，可以提供二维、三维图谱的存储以及读出功能等，可以较好地评估电气设备局部放电情况。局部放电巡检仪适用于变压器及电力电缆等电气设备的局放检测。设备采用便携式，操作简单，所有的检测对高压设备的运行不产生任何影响。该产品可以对测量信号多周期观察，对放电进行频率识别，并通过多种模式进行分析，能够清楚地判断故障。
产品别称
开关柜局部放电测试仪、地电波局放仪、超声波局部放电检测仪、局部放电测试仪、局部放电检测仪、局放仪、特高频局部放电测试仪、手持式局放仪、局放仪厂家、变压器局放检测仪
性能特性
1，体积小，重量轻，携带方便，便于现场使用。
2，集地电波、超声波、特高频及高频电流检测方法于一体。
3，该仪器适用于GIS、开关柜、变压器及电力电缆等电气设备的局放检测。
4，采用自动增益控制调节，抗干扰能力强。
5，具有幅值检测、相位图谱检测、脉冲图谱检测以及波形图谱检测功能。
6，通过多种抗干扰手段抑制了各种外部干扰，改善了信噪比，有效的提高了检测准确度。
7，根据现场情况采用无线同步技术（光同步、空间同步、电源同步等），锁定放电相位，建立特征图谱。
8，仪器具有RFID/WiFi/蓝牙功能利于扩展物联网的应用。
9，内部集成了放电类型库，便于对放电情况的对比核实。时域波形多周波显示模式，精准判断干扰与放电。
10，巡检数据可通过SD卡或者U盘等导出到PC机中，从而完成用户报告的创建。
技术指标
主机参数
可检测通道数
4通道：
1个TEV，
1个US，
1个UHF（无线，选配），
1个HFCT（无线，选配）
采样精度
12bit
同步方式
内同步，外同步，光同步
TEV
检测带宽
3M-100MHz
测量范围
0～60dB
测量误差
±2dB
分辨率
1dB
每周期最大脉冲数
720个
最小脉冲频率
10Hz
输出接口
标准SMA连接主机
非接触US
中心频率
40kHz
分辨率
0.1uV
精度
±0.1uV
测量范围
0.5uV～1mV
输出接口
标准SMA连接主机
接触US
频率范围
20kHz～300kHz
输出阻抗
50Ω
检测灵敏度
0.1mV
测量范围
0.1mV～1V
输出接口
标准SMA连接主机
UHF（选配）
检测带宽
300MHz～1.5GHz
输出方式
BNC接口-信号调理单元，无线连接主机
接收方式
天线接收
传输方式
同轴电缆
检测灵敏度
<-60dBm
HFCT（选配）
检测带宽
1M-30MHz
传输阻抗
>5mV/mA(10MHz )
输出阻抗
50Ω
测量范围
-20~80dB
测量误差
±1dB
分辨率
1dB
输出接口
BNC接口-信号调理单元，无线连接主机
硬件
显示屏
5.0寸TFT真彩色液晶显示屏
分辨率
800×480
操作
触摸/按键
存储
TF卡
接口
3.5mm立体声耳机插孔
电源
DC-12V/2A直流电源
扩展功能
USB-TypeC/500万摄像头/RFID/WIFI/蓝牙
电源
内部电源
电池供电（4800mAH 7.4V）
正常工作时间
约7小时，充满时间约3小时
尺寸
长×宽×高
235mm×133mm×48mm
重量
0.85kg
环境
使用环境温度
-20℃～50℃
存储环境温度
-40℃～70℃
湿度
10%-90%（非冷凝）
海拔高度
≤3000m
