ZN-9500超声波局放巡检仪
- 用 途：
- 主要适应于水利电力及工程、电器制造厂、钢铁冶金、电子、石油化工
- 产品简介

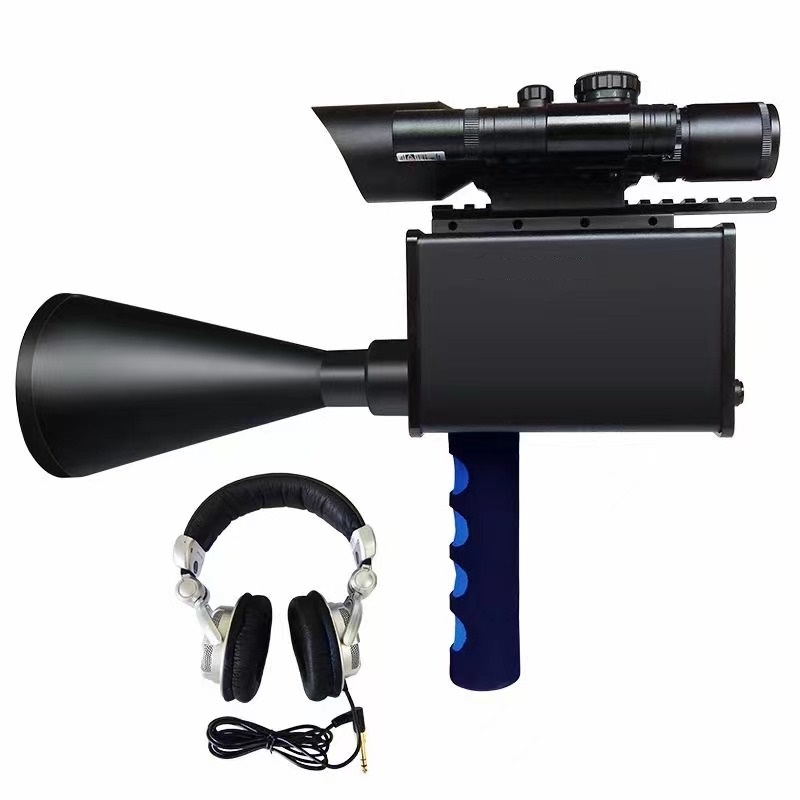

ZN-9500超声波局放巡检仪是通过采集电力线路异常超声波信号并经过软件分析来诊断电力线路故障*患的检测装置。此装置是在不停电的状态下实现判断故障*患的位置和故障类型。装置通过超声波探测器（超声波传感器）采集超声波异常信号后，传输到主机，同时通过主机内置的分析软件准确诊断出故障*患类型及严重等级，并转换为可听声音信号及波形输出，帮助巡检人员准确发现线路故障*患，预防恶性故障的发生，避免了不必要的停电，提高了供电可靠性，同时也提高了巡检人员工作效率和降低了巡检人员劳动强度
产品别称
局部放电巡检仪、局放仪 、超声波局放巡线仪
性能特性
1.体积小，重量轻，结构新颖美观、功能全、操作简单快捷、安全可靠。
2.远距离侦测，激光瞄准，准确定位劣化绝缘子以及其设备故障的具体位置，判断准确率100%。
3.铝合金框架，坚固、轻便。
4.立体声耳机及液晶显示器双重指示，效果明显。
5.抗外界干扰能力极强。
6.智能化程度高
7.具有锁定数据功能。
8.欠压功能（电池欠压时，仪器自动关机）。
9.恒流充电，充满自停。
10.可反复充电1000次的锂离子电池，配有智能化充电系统，延长电池的使用寿命。
11.信号接收范围：最远可达50m；
12.手持非接触、可视化、可听并显示波形、带电不接触检测；
13.强度适中的绿色激光描准，阳光下人眼易跟踪；
14.显示器可时时显示波形，最大值显示，定位准确，安全可靠，简单实用
15.功能强大，使用范围广，适用于电力系统，铁路及石化冶金等行业的电力监测、机械故障监测、高压密封气体液体等泄露监测；
16.网络通讯（可实现在线监测）；
17.串口通讯；
18.SD卡升级；
技术指标
使用范围：6-500（KV）
主机
1
中心频率：40KHz±2Hz
2
灵敏度：放电形式：针尖拉弧放电
放电间歇：4mm
电压：交流10KV 距离18M
交流35KV 距离25M
交流110KV 距离50M
交流220-500KV 距离50M
3
工作电压：7.4V（2节锂离子电池）
4
体积：250×125×140（mm） 重量：2.17kg
铝合金托架
1
远程瞄准镜（带激光）,可拆卸手柄,三脚架标准固定螺母.
传感器
1
高频传感器： 中心频率fo： 40KHz±2Hz
中心电容Co：2500±20%PF
使用温度：-20～60℃
耳机
1
额定阻抗Z：125Ω
2
频率范围：100Hz-10KHz
3
灵敏度： （1W/1m）60dB
主机充电器
1
输入电压：AC220V±10%
2
输入频率：50Hz±5%
3
输出直流电压：DC 8.4V
4
电流：5A
5
整机外包装尺寸：长×宽×高 470mm×340mm×420mm
1
湿度工作范围:（0～100）%RH
2
温度工作范围：-30～60℃
3
全套整机重量：7.18kg
ZN-9500超声波局放巡检仪由武汉中能新仪电气有限公司提供技术支持，详情询问武汉中能新仪客服
