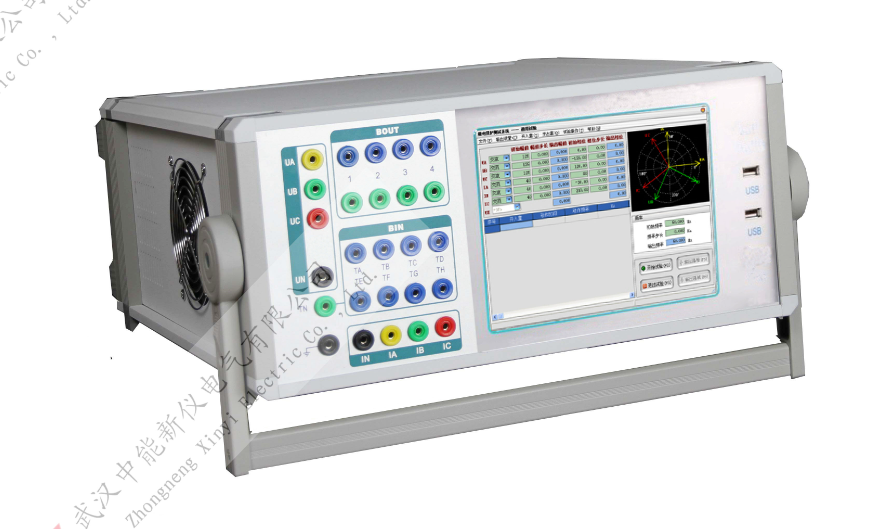

ZNJB-1001三相微机继电保护测试仪
- 用 途：
- 主要适应于水利电力及工程、电器制造厂、钢铁冶金、电子、石油化工
- 产品简介
ZNJB-1001三相微机继电保护测试仪装置有7路开入和2对开出以及标准4相电压3相电流输出，开关量输入电路可兼容空接点和0～250V电位接点，电位方式时，0～6V为合，11～250V为分，开关量可以方便地对各相开关触头的动作时间和动作时间差进行测量，ZNJB-1001三相微机继电保护测试仪采用高速数字控制处理器作为输出核心，测量精度为0.5级，软件上应用32位双精度算法产生各相任意的高精度波形由于采用内部源独立处理结构，结构紧凑，修正了笔记本电脑直接控制式测控仪中因数据通信线路长、频带窄导致的输出波形点数少的问题，ZNJB-1001三相微机继电保护测试仪是继保工作者得心应手的好工具。
性能特性
1 电压源输出端口：UA、UB、UC、UX和共用中性点UN。
2 机壳接地端口：在测试时应可靠接地，可以提高测试数据的准确性和测试的安全性。
3 电流源输出端口：IA、IB、IC和共用中性点IN。
4 开关量输入端口：TA、TB、TC、TD、TE、TF、TG、TH共8路独立输入，兼容空接点与15V～250V有源接点，能自动识别有源接点的极性，TN为公共端。
5 开关量输出端口：4对空接点输出。
6 LCD显示屏：7寸彩色液晶显示屏。
7 旋转按钮：试验时需设定的所有数据及过程控制均由其完成。
技术指标
交流电流源
三相共用中性点的电流源，电流上升下降时间 ＜100μs
最大输出功率：300VA/相
输出准确度：
0.1A～3A准确度
±20mA
3A～40A准确度
±0.5%
单相设置输出时间：
0.1A～5A
600秒
5A～10A
120秒
10A～20A
30秒
20A～30A
3秒
30A～40A
2秒
分辨力：10mA
交流电压源
四相共用中性点的电压源，电流上升下降时间 ＜100μs
最大输出功率：≥75VA/相
输出准确度：
1V～10V准确度
±20mV
10V～125V准确度
±0.5%
分辨力：10mV
直流电流源
单相输出范围：-10A～+10A或0～20A
最大输出功率：200VA/相
输出准确度：
±0.1A～±2A准确度
±20mA
±2A～±10A准确度
±0.5%
分辨力：10mA
直流电压源
直流电压输出范围：-150V～+150V或0～300V
最大输出功率：≥100VA
输出准确度：
±1V～±10V准确度
±20mV
±10V～±150V准确度
±0.5%
分辨力：10mV
交流电压、电流源角度
相角范围：0°～ 360°
准确度：±0.5°
分辨力：0.1°
交流电压、电流源频率
频率范围：10～1000Hz
能叠加2～20次任意幅值的谐波及直流
输出准确度：±0.5%
分辨力：0.01 Hz
计时精度
1ms～1S
±10ms
>1S
±0.5%
开入量
8路独立开关接点输入，自动识别有源接点的极性
兼容空接点与15V～250V有源接点
开出量
4对可编程开关空接点输出
接点容量：250VDC，0.5A 或 250VAC，0.5A
同步性
电压电流同步性 ≤50μS
供电电源
交流输入电压：
额定值：220V ± 10%
基准值：220V ± 2%
交流供电频率：
额定值：50Hz ± 10%
基准值：50Hz ± 2%
使用环境
环境温度：－10℃～+40℃
相对湿度：≤90%
大气压强：80～110kPa
机箱尺寸与重量
箱体尺寸（长×宽×高）：420mm×190mm×500mm
重量：18千克
