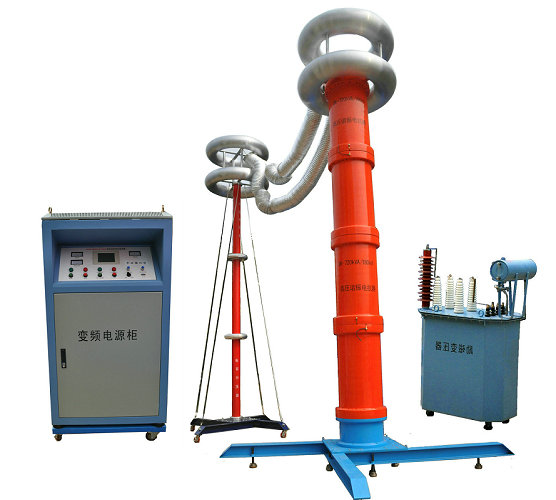

ZNXY-B系列变电站交流耐压谐振装置
- 用 途：
- 可适用于变压器、断路器、开关、GIS系统、电缆、套管、绝缘子等设备的交流耐压试验。具备高压过压保护、低压过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能
- ZNXY-B系列变电站交流耐压谐振装置主要针对500kV以下变电站一次电气设备交流耐压试验设备设计制作，可适用于变压器、断路器、开关、GIS系统、电缆、套管、绝缘子等设备的交流耐压试验。具备高压过压保护、低压过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能。既可满足高电压、小电流的设备试验条件要求，又可满足低电压、大电流的设备试验条件要求，具有较宽的适用范围。
交流耐压谐振装置的频率调节，分为粗调和细调，并可自动寻找试验谐振点，保证谐振频率在整个试验过程中不发生漂移；所需电源容量小，试验所需的电源功率只有试验容量的1/Q；体积小，重量轻，为普通试验装置的1/3-1/5；谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效防止了谐波峰值对试品的误击穿；具备多种工作模式，采用220V或380V单相电源，方便现场取电；多只方式，积木式组合，可串可并操作简单，方便现场使用，由于系统谐振后具有很好的滤波特性，因此其生产的直流电压优于普通试验变压器整流初来的直流电压。是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备。
产品别称
交流耐压谐振装置、调频串联谐振、调频谐振、变频谐振、变频串联谐振、耐压谐振装置、串联谐振变压器、串联谐振试验设备、串联谐振、串联谐振耐压试验装置、串联谐振试验设备、电缆耐压试验装置、工频耐压试验装置、调频串联谐振电缆耐压试验设备
性能特性
1、能整定试验电压、调频范围、保护电流、加压时间。
2、具有接地及闪络保护功能。
3、谐振电源是谐振式滤波电路，控制箱容量裕度大；保护功能强；输出波形好；稳定性好能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。
4、变频电源保护功能强，稳定性好；具备具备全自动（自动调谐、自动升压）、全手动（手动调谐、手动升压）以及半自动（自动调谐、手动升压及手动调谐、自动升压）的多种工作模式，可任意切换使用，操作方便；采用220V或380V单相电源，方便现场取电。
5、配置灵活，扩展功能强。谐振电抗器采用多只方式，积木式组合，可串可并，满足多种试品的试验要求，更方便现场使用。
6、大屏幕触摸LED液晶彩屏和外接鼠标直接完成各种参数的设置，试验结果可保存、打印、上传、回查等。
7、自动模式：只需要设定试验电压和时间；设备自动精准调频、调压；完成试验保存数据。
8、能自动跟踪电网电压的变化，实时调节电压，使高压电压保持稳定。
9、同电压等级、同容量的电抗器其体积较小、重量较轻；在额定负载时温升小；采用干式环氧浇注，机械强度高，电气绝缘性能好，美观可靠。
10、配置灵活：电抗器可串/并联使用，满足不同试品要求，实现一机多用，性价比高。
技术指标
1、额定输出电压：0～1000kV
2、输出频率：30～300Hz
3、谐振电压波形：纯正弦波，波形畸变率＜1.0%
4、连续工作时间：满功率输出下，一次连续工作时间60min
5、品质因数：30～90
6、频率调节灵敏度：0.1Hz,不稳定度＜0.05%
7、工作电源：220V/380V±15%,50Hz±5%
【变电站电气设备交流耐压试验用常规配置表】
适用范围（10kV~500kV电压等级变电站电气设备交流耐压试验）频率：30~300Hz
