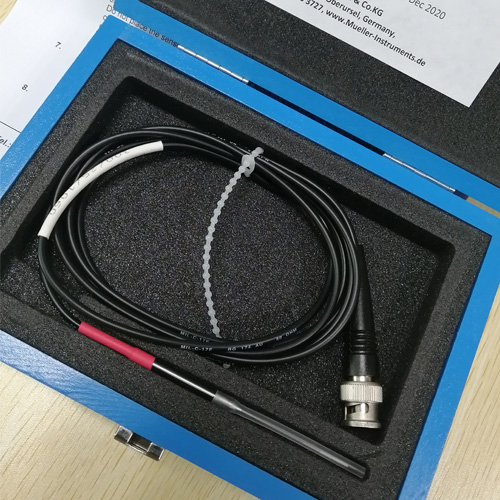

Müller-Platte针式水听器，冲击波测量压电水听器
- Müller-Platte针式水听器是用于液体中高频超声波和冲击波测量的压电 PVDF 水听器
Müller-Platte针式水听器典型应用
Müller-Platte 针头探针于 1985 年在亚琛大学发明，用于测量低能量水冲击波，用于开发肾结石碎石机和聚焦超声波。
这种基于 pvdf 的特殊微量规设计用于高能超声波测量以及记录水中高达几千巴的冲击波。凭借其半球形头部、小敏感直径 (< 0.5 mm) 和约 50 ns 的极短上升时间，水听器是超声波换能器或肾结石碎石机等焦点区域分布测量的理想设备。其他应用包括测量激光产生的冲击波、空化效应或医学研究中的应用。
压力范围：
-100 至 1500 巴（-10 至 150 兆帕）
敏感元素：
压电聚偏氟乙烯
上升时间：（10% 至 90%）：
50 纳秒
敏感直径：
< 0.5 毫米
灵敏度：
约 0.3 pC/bar 或 1 mV/bar 包括。2 米电缆
带宽：
0.3 – 11 MHz ± 3.0 dB
温度范围：
最大限度。60°C
校准：
在水中校准高达 20 巴的冲击波。（恒定灵敏度可验证高达 320 bar）；在入射冲击波上校准
管径：
尖端 1.2 mm，安装 4.0 mm，不锈钢
电缆：
2 m 同轴电缆；对于更长的连接，请使用电荷放大器 MCPA 10
连接：
BNC 位置
记录：
到 1 MOhm 输入
订货号：
00-100-1 Müller-Platte 针式探头，带 2 m 电缆和 BNC 插头
