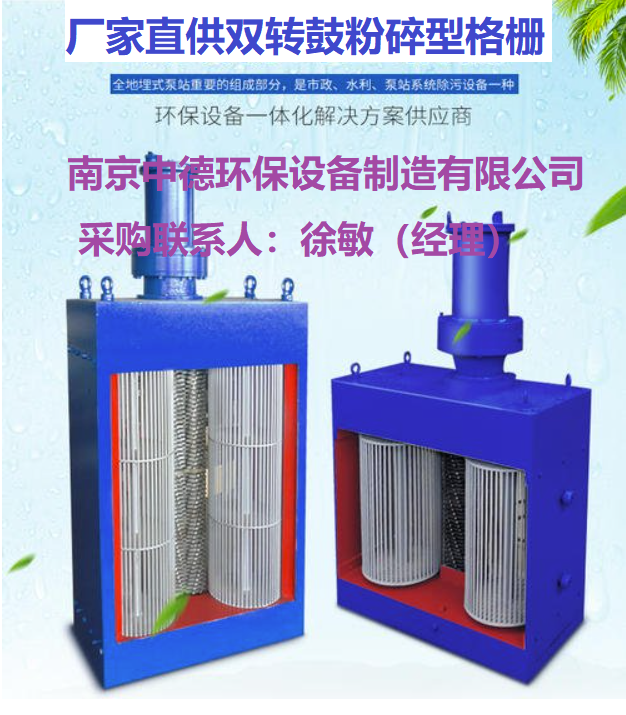

FS1200*300双转鼓式粉碎型格栅破碎机技术性能描述
- FS双转鼓式格栅破碎机技术性能描述
1．用途
该设备主要用于污水处理厂和泵站,可以满足大流量的应用场合,转鼓和格栅单独采用电机驱动,可以分别监测刀片和转鼓过载,保护设备正常运行.
2．主要技术参数
设备名称
双转鼓式格栅破碎机
设备型号
FS-1500*300
处理量
3500m3/h
电机总功率
设备高度
设备宽度
1100mm
电机国产
电机防护等级
IP67/IP68
电机绝缘等级
F
减速机国产
设计刀片使用寿命
2-3年
电源
380V 三相 50Hz
轴承
SKF / NSK
3．产品特点
优化设计的刀片,保证高效的切割能力和使用寿命.
双鼓设计,过水流量大,可以满足大流量的应用场合.FS型双转鼓破碎机处理量大可以达8000m3/h,电机总功率.
格栅间隙小,大可达6mm,可有效保证切割尺寸.
进口电机减速机,提高了设备使用的可靠性.
定制的机械密封系统,可长时间工作在恶劣的污水环境中.
多电机设计,有效防止转鼓过载破坏,提高系统可靠性.
4．供货范围
装配完整的破碎机、有效可靠运行所需的附件、紧固件、就地接线盒、控制箱及所需的电缆、备品备件等.
5．结构要求
每台转鼓破碎机包括:切割刀片、垫片、轴、转鼓柵网、轴承和密封圈、侧栏、底座、机壳、减速器和马达.
为双轴设计,切割刀片和垫片应是单片分离的,不可以是整合体,两组独立的切割刀和垫片安装在两个平行的轴上,交替重叠,实现螺旋形的切割.两个旋转轴在驱动轴的带动下相向旋转.
转鼓格栅由一个安装在垂直支架和轴上的圆圈组成.转动的鼓柵将引导所有固体颗粒进入相向转动的破碎刀具.转鼓分别由各自电机驱动.
独立的切割刀片和垫片
切割刀片和垫片用高强度合金钢,表面打磨均匀并硬化处理至小45-50HRC.切割刀片、垫片和轴之间水平间隙不超过,确保切割刀片正常驱动,减少磨损,并增加垫片的压力.为保证颗粒大小,轮齿高度不应超过齿根直径的13 mm.齿轮相叠处应不小于和大于6mm,以达高效率和小摩擦损失.瞬间高峰负荷时,切割刀片齿尖的小压力为8,737 N/kW.
轴
破碎机的驱动轴和被驱动轴由高强度合金钢制成,调质处理,满足强度要求.
转鼓格栅
转鼓由不锈钢304线圈制成.线圈的直径为6 mm,线圈与线圈之间间距为6 mm.转鼓柵网支撑架的材质为不锈钢304.转鼓轴由不锈钢304制成
轴承和密封
破碎机轴的轴向和径向压力由两端密封的,超大的,深槽球型轴承承受.轴承由定制的机械密封组成的轴承套保护.每一个密封的表面应能够保证旋转面的主动转动和静止面的主动锁死.
侧栏
侧栏由不锈钢钢制造而成.
底座和机壳
破碎机底座由灰铸铁铸造而成.有一个导流装置,它在引导固体颗粒直接进入粉碎型格栅的同时,可起保护轴衬的作用.上机壳是灰铸铁,底部是热卷板材.
减速器
性能良好的减速器适应于恶劣环境,具有较大的减震能力.
电机
采用IP67可淹没电机,暴在空气中电机可正常使用,在淹没在水下时也可正常使用.马达额定功率是 千瓦, 220/380 伏特,3 相,50 赫兹.
b. 马达服务系数是 .在满负荷时,效率因子不低于85%,功率因子不低于80%.
单位KW下扭矩要求:瞬间峰值下为:600 Nm/kW.
6．主要材料
粉碎机:
切割刀片和垫片: 热处理高强合金钢
轴: 热处理六角钢(不锈钢)
底座和外壳: 灰铸铁
侧栏: 不锈钢
橡胶密封件: 丁晴橡胶
转鼓栅网: 不锈钢304
安装支架: 不锈钢304
维修格栅: 不锈钢304
控制箱 不锈钢304
7．二控制系统
控制器将为破碎机提供独立控制.控制器额定功率为 kw,380伏特,3 相,50Hz .
控制器装有"开—关/重新设置—自动"三档选择开关.
在"关/重新设置"档,破碎机应停止运转.
在"开"档,破碎机运转.
在"自动"档,破碎机的开/关,由远程控制器控制开或停.
只有将开关选择打到"关/重新设置"档,破碎机才会被重新设置.
安全措施
堵塞情况发生时,处于开/自动两种模式下控制器会停止破碎机,并使之反转来清除障碍物.堵塞清除后,控制器会恢复到正常运转.如果堵塞情况仍存在,控制器自动在30秒内执行反转过程,多可以执行三次.如若三次反转后堵塞情况仍存在,控制器会断掉马达的电源,并启动延迟和不正常状态指示灯.
如果破碎机正常运转时,突然停电,则当电源恢复后,破碎机恢复正常运转.
如果破碎机非正常停止运转时,突然停电,则当电源恢复后,不正常状态指示灯会自动启动.
通过安装在破碎机启动器上的过载保护继电器,控制器为提供马达过载保护.
短路保护是由另外安装一个适当大小的断路器或保险丝来完成的.
控制器的重新设置由就地开关面板控制.
构成
外壳
外壳应包住控制装置、继电器、终端接线板及电动机反转起动器.
控制装置
指示装置安装在面板上.
有‘电源’,‘正常运行’,‘非正常运行’的指示灯.
正转和反转接触器有电动和机械的联动装置.
过载延迟应是可调整的.调整范围包括满负荷电流和服务系数.
