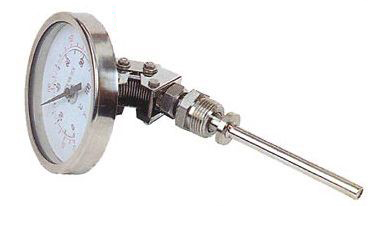

万向型双金属温度计

这真不是您需要的产品？
品　　牌：

直接提问 | 回首页搜
出厂价：
0

主要规格：

用　　途：

1、应用双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃-+500℃范围内液体蒸汽和气体介质温度。公司可按样品或图纸定做各种特殊型号热电偶、热电阻、双金属温度计及温度传感器保护套管。 2、特点现场显示温度，直观方便安全可靠，使用寿命长多种结构形式，可满足不同要求 3、工作原理双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出热电势所应的温度值。 4、主要技术参数产品执行标准：JB/T8803-1998；GB3836-83 标度盘公称直径：60、100、150 精度等级：1.0、1.5 热响应时间：≤40s 防护等级：IP55 角度调整误差：角度调整误差应不超过其量程的1.0％回差：温度计回差应不大于基本误差限的绝对值重复性：温度计重复性极限范围切应不大于基本误差限绝对值的1／2 5、测温范围测温范围 ℃ 适应范围工业、商业实验室、小型 -80-+40 √ √ -40-+80 √ √ 0-50 √ √ 0-100 √ √ 0-150 √ √ 0-200 √ √ 0-300 √ √ 0-400 √ √ 0-500 √ √ 6、正常工作大气条件工作场所温度 ℃ 相对温度％掩蔽场所 -25-+25 5-100 户外场所 - 40-+85 5-100 7、测量端形式 8、外形尺寸形式 A B C E L D 轴向型 65 23 73 - 75 100 150 200 300 400 500 750 1000 Φ6 Φ8 Φ10 105 23 73 - 155 23 73 - 径向型 65 50 110 34 105 50 110 34 155 50 110 34 135°向型 105 23 85 - 155 23 85 - 万向型 105 23 178 120 155 23 178 120 9、安装固定形式 10、型号命名方式 11、万向型双金属温度计规格型号型号测温范围℃ 精度等级保护管材料规格安装固定装置 D L WSS-480 -80-+40 0-80 0-100 0-150 0-200 0-400 0-500 　 1．5 1Cr18Ni9Ti 304 316 316L 哈氏C-276 　 Φ100 75 100 150 200 300 400 500 750 1000 　无固定装置 WSS-580 Φ150 WSS-481 Φ100 可动外螺纹 WSS-581 Φ150 WSS-482 Φ100 可动内螺纹 WSS-582 Φ150 WSS-483 Φ100 固定螺纹 WSS-583 Φ150 WSS-484 Φ100 固定法兰 WSS-584 Φ150 WSS-4285 Φ100 卡套螺纹 WSS-585 Φ150 WSS-486 Φ100 卡套法兰 WSS-586 Φ150 12、安装方式 13、直形连接头规格代号 M D D1 D2 d h H TH48A M16X1.5 Φ36 Φ18 Φ14 Φ7 27 80 TH48B M20X1.5 Φ40 Φ18 Φ14 Φ7 27 60 TH48C M27X2 Φ47 Φ28 Φ22 Φ17 32 60 TH48D M33X2 Φ55 Φ36 Φ30 Φ21 34 120 TH48E NPT1/2 Φ39 Φ27 Φ21 Φ16 35 60 120 TH48F NPT3/4 Φ47 Φ31 Φ25 Φ20 40 TH48G NPT1 Φ47 Φ41 Φ35 Φ30 45 代号 M D D1 d h H TH49A M27X2 Φ47 Φ28 Φ18 30 90 TH49B M33X2 Φ55 Φ36 Φ24 30 150 TH49C NPT1/2 Φ39 Φ27 Φ16 30 90 TH49D NPT3/4 Φ47 Φ31 Φ20 35 90 150 TH49E NPT1 Φ47 Φ41 Φ30 40 代号 M D D1 d H TH50A M16X1.5 Φ26 Φ28 Φ18 90 TH50B M20X1.5 Φ30 Φ36 Φ24 150 TH50C M27X2 Φ37 Φ27 Φ16 90 TH50D NPT1/4 Φ16 Φ31 Φ20 90 150 TH50E NPT1/2 Φ21 Φ41 Φ30 TH50F NPT3/4 Φ34 Φ41 Φ30 14、选型须知 1.型号 2.表盘直径 3.精度等级 4.安装固定形式 5.测温范围 6.长度或插入深度 7.公司还可按样品或图纸定做各种特殊型号热电偶、热电阻、双金属温度计及法兰套管例A：万向型，表盘直径100，测温范围0-400℃，1．5级，活动外螺纹 M27x2, 长度450mm. WSS-481 0-400℃ L=450mm. M27x2
