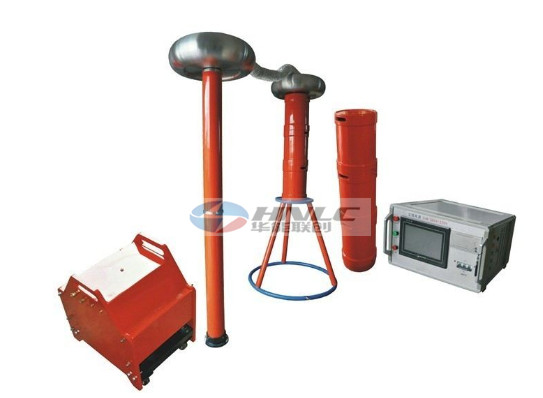

HN-BPXZ串联谐振耐压试验装置
- 用 途：
- 用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂
- 产品特征
1，采用220V或380V单相电源，方便现场取电，对现场电源要求低
2，大屏幕触摸LED液晶彩屏和外接鼠标直接完成各种参数的设置，试验结果可保存、打印、上传、回查等
3，符合国标要求有监测峰值功能，可实时监测高压试验波形
4，主要应用：
1、6kV-500kV高压交联电缆的交流耐压试验
2、发电机 的交流耐压试验
3、GIS和SF6开关 的交流耐压试验
4、6kV-500kV变压器的工频耐压试验
5、其它电力高压设备如母线，套管，互感器的交流耐压试验
技术参数
1、谐振电压波型：正弦波，波形畸变率＜1.0%
2、输出频率：30～300Hz
3、品质因素：30～90
4、工作制：满功率输出下，连续工作时间60min
5、 环境温度：－10℃～+50℃
6、适用范围:
1）电缆变频谐振装置；
2）发电机工频耐压试验装置；
3）变电站电气设备交流耐压试验装置；
4）CVT检验用谐振升压装置。
基本型号
适用范围（10kV、35kV、110kV、220kV、500kV电压等级变电站电气设备交流耐压试验，
试验频率：30～300Hz）
变频源
揩振电抗器
激励变压器
电容分压器
适用范围
HNXZ-50/50/25
3kW
25kV/1A
两台（干式）
3kVA
（干式）
50kV
1000kVA及以下10kV电力变
10kV开关、母线、PT/、CT等
10kV（300 mm²）电缆≤1km
HNXZ-108/108/27
5kW
27kV/1A
四台（干式）
5kVA
（干式）
110kV
31500kVA及以下35kV电力变
35kV开关、母线、PT、CT等
10kV（300 mm²）电缆2km
35kV（300 mm²）电缆0.5km
HNXZ-200/200/50
10kW
50kV/1A
四台（干式）
10kVA
（干式）
200kV
50000kVA及以下110kV 电力变
110kV GIS、PT、CT等（预防性试验）
35kV（300 mm²）电缆≤1.0km
10kV（300 mm²）电缆≤2.0km
HNXZ-270/270/45
15kW
45kV/1A
六台（干式）
15kVA
（干式）
300kV
50000kVA及以下110kV 电力变
110kV GIS、开关、PT、CT等
35kV（300 mm²）电缆≤1.2km
10kV（300 mm²）电缆≤3km
HNXZ-800/400/50
30kW
50kV/2A
八台（干式）
30kVA
（干式）
400kV
80000kVA及以下220kV电力变
50000kVA及以下110kV电力变
220kV GIS、PT、CT、
110kV开关、GIS、PT、CT、等
35kV（300 mm²）电缆≤2km
110kV（400 mm²）电缆≤0.7km
100kV/2A
四台（油浸式）
30kVA
（油浸式）
HNXZ-1600/800/200
60kW
200kV/2A
四台（油浸式）
60kVA
（油浸式）
800kV
80000kVA及以下220kV电力变
50000kVA及以下110kV电力变
500kV GIS、PT、CT等
220kV开关、GIS、PT、CT等
110kV（400 mm²）电缆≤1.5km
220kV（400 mm²）电缆≤1.0km
产品别称
变频串联谐振交流耐压试验装置、变频串联谐振、变频串联谐振、串联谐振、串联谐振耐压试验装置、串联谐振试验设备、电缆耐压试验装置、高压交联电缆交流耐压试验设备、交流耐压试验装置、调频串联谐振、 调频串联谐振交流耐压试验装置
产品介绍
变频串联谐振主要由变频电源、励磁变压器、电抗器和电容分压器组成。变频串联谐振试验装置采用多级叠加的方式，多台电抗器可并联、串联使用，分压器既用来测量试验电压，也可以作为小电容量试品的补偿电容，使得谐振频率可以在30～300Hz范围内完成多种电力设备的交流耐压试验。用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。
变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。
变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。
HN-BPXZ串联谐振耐压试验装置详细技术参数请咨询武汉华能联创电气有限公司的客服，厂家直销，可定制
