红外测温模块YJM-TIS-04B
- 用 途：
- 适用于红外测温仪、测温门、人脸识别测温一体机、闸机、机器人、区域监控以及高精度非接触式温度测量等设备。

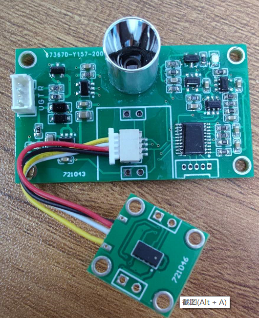

- 一 、产品描述
二、适用范围
适用于红外测温仪、测温门、人脸识别测温一体机、闸机、机器人、区域监控以及高精度非接触式温度测量等设备。
三、性能指标
供电电压:DC5V±10%； 测量范围: 32℃~42.9℃；
响应时间：＜1S； 工作温度：15℃~35℃；
测量距离：5~50CM； 输出方式：串口输出TTL（Uart）；
测量精度：20cm误差为±0.2℃,30cm误差为±0.3℃，40cm~ 50cm误差为±0.5℃；
四、串口配置
1、 默认波特率115200、校验位N、数据位8、停止位1；
2、 波特率更改设置：
A、 设定模块通信波特率9600 主控发送： 0xf0 0x4F 0x06 0Xef 0XEE 从机不应答，需要断电重启，波特率设置才生效
B、 设定模块通信波特率19200 主控发送： 0xf0 0x4F 0x07 0Xef 0XEE
从机不应答，需要断电重启，波特率设置才生
C、 设定模块通信波特率38400 主控发送： 0xf0 0x4F 0x08 0Xef 0XEE
从机不应答，需要断电重启，波特率设置才生
D、设定模块通信波特率57600 主控发送： 0xf0 0x4F 0x09 0Xef 0XEE
从机不应答，需要断电重启，波特率设置才生
E、设定模块通信波特率115200 主控发送： 0xf0 0x4F 0x0A 0Xef 0XEE 从机不应答，需要断电重启，波特率设置才生
五、串口协议配置
1、获取模组温度数据（查询方式）
主控发送：0XF0 0X4F 0X01 0XEF 0XEE；
2、模组回复：
数据1：0XF0
数据2：0X4F
数据3：0X00 所有温度数据的长度的高字节
数据4：0X08 所有温度数据的长度的低字节
数据5：0X00-0XFF 温度高字节
数据6：0X00-0XFF 温度低字节
数据7：0X00-0XFF 环境温度高字节
数据8：0X00-0XFF 环境温度低字节
数据9：0X00-0XFF 实际温度高字节
数据10：0X00-0XFF 实际温度低字节
数据11：0X00-0XFF 激光测距距离高字节
数据12：0X00-0XFF 激光测距距离低字节
数据13：0XEF 帧尾
数据14：0XEE 帧尾
六、外形尺寸图（22*46.7mm）
七、接线方式（如下图）
八、测试值计算方式
1、温度计算（三种温度计算方法一样）
温度高字节右移8位（或温度高字节乘以256）+温度低字节，然后除以100，得到的结果单位为摄氏度（℃）
2、 距离计算
距离高字节右移8位（或距离高字节乘以256）+距离低字节；得到的结果单位为毫米（mm）
九、注意事项
1、正式测试前，最好通电稳定5分钟
2、远离热源；
3、用于室内，避免太阳光直射；
4、防止探头受挤压，蒙灰尘，探头不能有遮挡物；
5、不能遮挡距离传感器。
十、选配铝合金外壳尺寸（66*22*31mm）
