一、 概述

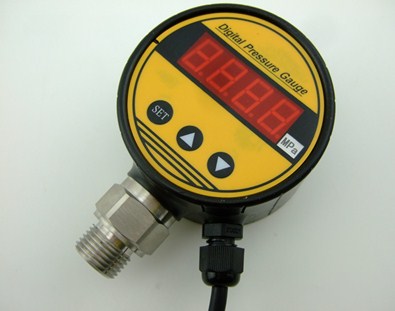

数显压力表为全电子结构。前端采用高精度压阻式压力传感器，输出信号由高精度，低温漂的放大器放大处理，送入高精度的A/D转换器，转换成微处理器可以处理的数字信号，经过运算处理，由LCD显示器显示出实际的压力值。

该智能数显压力表使用灵活，操作简单，调试容易，安全可靠。广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行测量显示.

二、 特点

u 全智能两线制4-20mA工作方式，4位0.56”数码管显示。

u LED高亮显示,彻底解决LED显示在两线制变送器中的亮度问题。

u 进口陶瓷压力传感器芯体。

u 提供零位清零迁移功能，批量的参数修改功能，面板按键修改功能，适合各类客户的特殊需求。

u 全数字校准，无任何可动电位器，温漂更低。

u 加强的抗干扰设计，适合种种电磁环境恶劣的工业环境。

u 特殊的强抗干扰设计，别适合供暖，变频恒压供水行业使用。

◆ 出线端口采用防水接头，整机防护等级达到IP65

三、 技术参数:

四、 外形尺寸

.

五、 操作说明：

1.接线：

两线制变送器的出线端为两线：

红色：24DC+   黑色24-

 2.计量与标定

计量标定事请提供标准压力源

Ø 给定零位标准压力，长按▲键5秒，校准零位。

Ø 给定满位标准压力，长按▼键5秒，校准满度。
