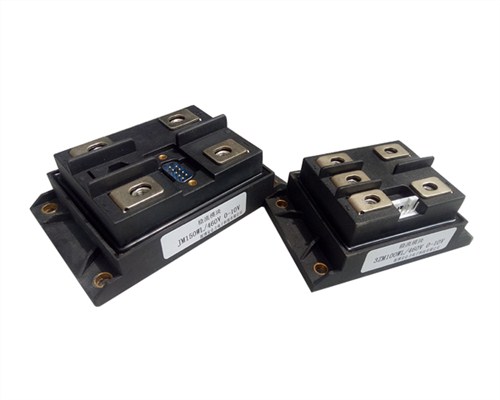

山东可控硅模块特点
具有体积小、结构相对简单、功能强等特点，是比较常用的半导体器件之一。该器件被广泛应用于各种电子设备和电子产品中，多用来作可控整流、逆变、变频、调压、无触点调速、电机励磁、无触点开关及自功控制等方面。现在我画一个相当简单的单相半波可控整流电路。在正弦交流电压U2的正半周期间，如果VS的控制极没有输入触发脉冲Ug，VS仍然不能导通，只有在U2处于正半周，在控制极外加触发脉冲Ug时，可控硅被触发导通。只有在触发脉冲Ug到来时，负载RL上才有电压UL输出Ug到来得早，可控硅导通的时间就早；Ug到来得晚，可控硅导通的时间就晚。通过改变控制极上触发脉冲Ug到来的时间，就可以调节负载上输出电压的平均值UL(阴影部分的面积大小)。在电工技术中，常把交流电的半个周期定为180°，称为电角度。这样，在U2的每个正半周，从零值开始到触发脉冲到来瞬间所经历的电角度称为控制角α；在每个正半周内可控硅导通的电角度叫导通角θ。很明显，α和θ都是用来表示可控硅在承受正向电压的半个周期的导通或阻断范围的。通过改变控制角α或导通角θ，改变负载上脉冲直流电压的平均值UL，实现了可控整流。

淄博安仑力电子科技有限公司是专门从事电力电子产品及其相关产品开发、生产、销售及服务为一体的科技型企业。公司主要生产各类规格型号的晶闸管智能模块、稳流、稳压模块、多功能触发板、控制板。电力控制装置、磁阻电机控,制器，开关电源，交直流充电桩等产品。
