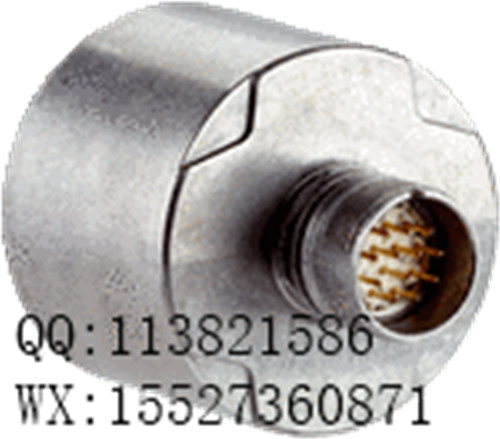

- 西克DFS60E-S4AB00500增量编码器
类型：
DFS60E-S4AB00500
零件号：
1059564
表现
每转脉冲数 500 1）
测量步骤 每转90°电/脉冲
在非二进制行数下测量步距偏差 ±0.2°
误差极限 ±0.3°
1）参见最大旋转范围。
介面
通讯介面 增加的
通讯接口详细信息 TTL / RS-422
信号通道数 6通道
初始化时间 40毫秒
输出频率 ≤300 kHz
负载电流 ≤30 mA
工作电流 40 mA（空载）
电气数据
连接类型 插头，M23，12针，轴向
电源电压 4.5至5.5 V
参考信号，编号 1个
参考信号，位置 90°，电动，逻辑上用A和B门控
输出短路保护 ✔1 ）
MTTFd：发生危险故障的平均时间 300年（EN ISO 13849-1）2）
1）与另一个通道相对的短路，允许最长30 s的US或GND短路。
2）本产品为标准产品，不构成《机械指令》中定义的安全组件。根据组件的标称载荷，平均环境温度40°C，使用频率8760 h / a进行计算。所有电子故障都被认为是危险的。有关更多信息，请参见文档编号。8015532。
机械数据
机械设计 实心轴，端面安装法兰
轴径 10毫米
轴长 19毫米
重量 + 0.3公斤
轴材料 不锈钢
法兰材质 铝
筑屋材料 铝压铸
启动扭矩 0.5厘米（+20°C）
工作扭矩 0.3厘米（+20°C）
允许的轴载荷径向/轴向
80 N（径向）
40 N（轴向）
运转速度 ≤9,000分钟⁻¹1 ）
转子的惯性矩 6.2平方厘米
轴承寿命 3.6 x 10 ^ 10圈
角加速度 ≤500,000 rad /s²
1）在设计工作温度范围时，应允许每1,000 rpm 3.3 K的自热。
环境数据
电磁兼容 符合EN 61000-6-2和EN 61000-6-3
外壳等级
IP67，外壳侧，公连接器（根据IEC 60529）1）
IP65，轴侧（根据IEC 60529）
容许相对湿度 90％（不允许光学扫描凝结）
工作温度范围 0°C至+85°C
储存温度范围 -40°C ... +100°C，无包装
耐冲击 50 g，6 ms（根据EN 60068-2-27）
耐振动 20 g，10 Hz ... 2,000 Hz（根据EN 60068-2-6）
