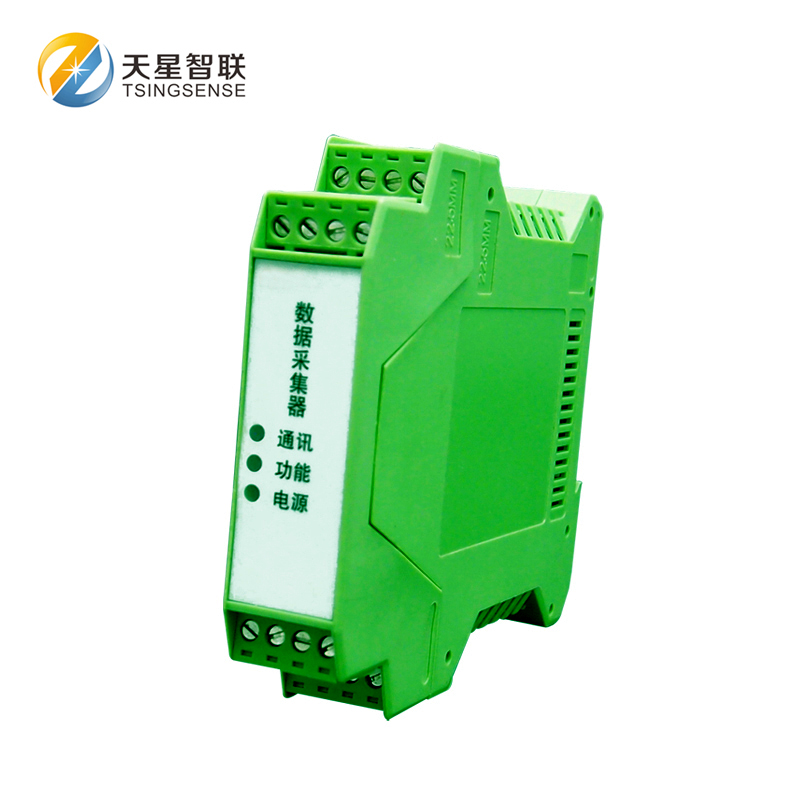

- CDL-8DA转换模块
产品概述：
CDL-8DA模块是一款适合在工业环境下使用的产品，可以实现主机RS485或232接口信号隔离转换成标准模拟信号（同时可以采集开关信号），用以控制远程设备，此模块可以应用在RS485、RS232总线总线工业自动化控制系统，将计算机串口通信信号转化为4-20mA或0-5V等标准模拟信号输出，用来控制工业现场的执行设备，仪器仪表、PLC/DCS/FCS/PCC/等。
CDL-8DA模块包括电源隔离、信号隔离、DA转换、RS485串行通信更配置；串口通信方式采用modbus通讯协议，波特率可设置，能与其他厂家的控制模块挂在同一RS485总线上，便于计算机编程。
本产品是基于单片机的智能监测和控制系统，所有的用户设定的校准值，地址，波特率，数据格式，校验和状态等配置信息都可以存储。
产品特点
抗干扰能力强
输出信号线性
工业级设计标准
-45-+85℃工作范围
可靠性高 设置简单容易安装
信号输出与通信接口之间可承受3000VDC电压隔离
产品优势：
外壳集成了导轨接口可方便工业现场安装，可同时转换8路电流模拟量输出，也可同时对开关量进行数据采集，模块采用工业集成设计,在温度范围、震动、电磁兼容性和接口多样性等方面均采用特殊设计，保证了恶劣环境下工作的稳定性，为数据的准确性和稳定性提供了可靠保证。
功能：
通讯协议：标准modbus协议
通信接口：1路标准的RS485通讯接口可选RS232接口
通讯接口：高抗干扰设计：±15KV ESD保护，通讯响应时间＜100ms
模拟信号输出：8路信号输出，产品出厂前所有信号输出范围以全部校准。在使用时，用户也可以很方便的校准
抗干扰：模块内部有瞬态抑制二极管，可有效抑制各种浪涌脉冲，保护模块内部的数字也可以很好的抑制来自电网的工频干扰
技术指标：
输出类型 电压，电流 可选
通讯响应时间 100ms 最大
精度 0.2%
输入失调 电流输出±0.5uA/℃，电压输出±0.1mV/℃
温度漂移 ±20ppm/℃（±30ppm/℃ 最大）
输出带负载能力 电流输出：350Ω（4-20mA电流输出）
电压输出：10mA（0-5V电压输出）
通讯 协议RS485可选RS232 波特率：（9600.19200.38400...）可选
数据采集 1路开关量采集，可计数，手动，自动清零数据
1路数字量采集，同时转换输出8路电流模拟量。
供电电压 DC 9V-35V 输入
平均功耗 0.2W (12Vdc 20mA)
隔离耐压 通讯接口/输出之间：3KVDC,1分钟，漏电流1mA，其中通讯接口和电源共地
耐冲击电压 3KVAC，12/50us(峰值)
工作环境 温度：–45～+85℃，湿度：0-85%RH，无凝结
储存环境 温度：–60～+85℃，湿度：0-85%RH，无凝结
通信方式 RS485
数据协议 协议支持：Modbus
实时时钟 带有备用电池的RTC
安装接口 导轨式
物理尺寸 尺寸：100mm*112mm*22.5mm重量：100克
