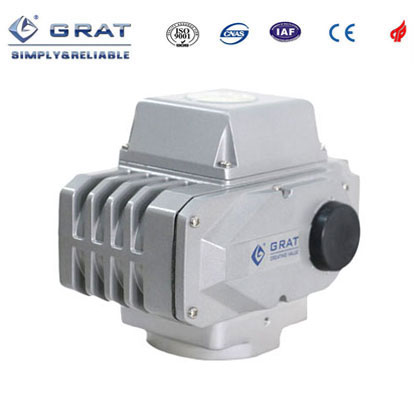

一、角行程电动执行器产品简介：
角行程电动执行器在自动调节系统中，根据调节仪表信号的变化，操纵改变阀门0～90°旋转来控制阀门开度的位移的一种仪表。它以电源为动力，可直接接收计算机或仪表等输出的4-20mADC或1-5VDC标准信号，实现对电动阀门的智能控制和精确定位。该执行器与附件具有双重限位，过载过热保护、安全性能好。全行程时间有多种速度可选，采用单相电源驱动，外线线路简单。
角行程电动执行器适配各种角行程阀门（球阀、蝶阀、旋塞阀等）与阀门共同构成电动调节阀、电动球阀、电动蝶阀等工业自控电动阀门。
三、角行程电动执行器产品参数
型号
性能20
50
100
200
400
600
1000
1600
2500
输出力矩
20NM
50NM
100NM
200NM
400NM
600NM
1000NM
1600NM
2500NM
动作时间
15S
15S/30S
15S/30S
15S/30S
15S/30S
45S
30S
48S
60S/75S
回转角度
0-90°
0-360°0-90°
0-360°0-90°
0-360°0-90°
0-90°
0-90°
0-90°
0-90°
0-90°
电机功率
6W
10W
25W
40W
90W
90W
120W
140W
140W
额定电流
0.16A
0.16A
0.32A
0.32A
0.54A
0.64A
0.96A
0.98A
1.03A
整机重量
1.2Kg
2.5kg
3.5kg
8kg
8.5kg
9kg
20kg
21kg
22kg
可
配球
阀DN15
DN15-40
DN50-65
DN65-80
DN80-100
DN150-200
DN250-300
DN300
DN400
蝶
阀DN32-50
DN50-125
DN150-200
DN200-250
DN300-DN400
DN400-600
DN600
DN700-800
电 源
AC220V AC380V DC24V AC110V DC220V 可选
绝缘电阻
100MΩ/500VDC
耐压等级
1500VAC 1分钟
防护等级
IP68（相当于将产品置于20M深水处无渗漏）
限位组件
●电动操作时：全开全闭极限开关。
●手动操作时：机械挡块。保护装置
过热保护器（自动恢复型）
安装方位
360°任意角度安装
电气接口
M20*1.5 防水电缆接头，电源线、信号线各一个
环境温度
-30℃--60℃
检测标准
JB/T8219-1999
