凝结水泵价格/上海凝结水泵/LDTN系列凝结水泵/克础供
- 凝结水泵价格/上海凝结水泵/LDTN系列凝结水泵/克础供

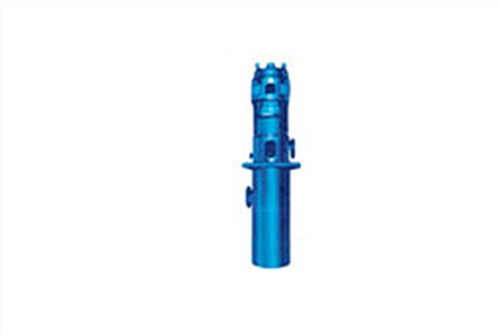

LDTN系列凝结水泵产品概述：
结构型式：LDTN型泵是立式双层壳体结构；叶轮为封闭式并同向排列，导流元件为碗形壳。吸入与 吐出接口分别位于泵筒体和吐出座上，二者可以做180°、90°等多角度变位。
结构组成：LDTN型泵由三大部分组成，即：泵筒体、工作部和出水部分。
泵筒体：泵筒体是由优质碳素钢板或不锈钢板卷焊制成的圆形筒体部分，其一侧设有吸入口法兰。泵筒体用以构成双层壳体泵的外层压力腔，正常工作时腔内处于负压状态。
工作部：工作部用多级叶轮同向排列构成的泵转子和在其外围形成导流空间的导流壳共同组成。
泵转子由叶轮、泵轴、锥形套、轴承衬套等件组成。
叶轮是将原动机的能量转换成泵送液体能量的核心元件。
泵轴既做为叶轮的载体，双传递着转子的全部负荷。
泵轴与叶轮的联接是夹紧套筒联接。
导流壳的作用是以相当小的损失将流出叶轮的液体导向后均匀地进入下一级叶轮。导流壳间的联接是止口定位，螺柱紧固。
出水部分：出水部分由变径管、圆管、吐出座等件组成。泵的中间轴、传动轴从该部分的中心穿过。从泵工作部流出的液体经该部分后近水平进入泵外压力管道。吐出座上设有填料函、卸压孔、脱汽孔。卸压孔用以将轴封腔内压力减至相当低；脱汽孔用以将泵筒体内的汽体及时排至凝汽器。
轴承：泵内设有多处水润滑轴承，用以承受泵转子径向力。泵转子的轴向力由电动机上推力轴承承受。
轴封：轴封采用M7N/43-G9机械密封，需要注入外供密封水。密封水的要求见随机产品外形图。
运行参数：
工作条件：
流量:90-1700m3/h
扬程：48-326m
液体温度：0℃-80℃(特殊要求可达120℃)
使用范围：
适用于火（核）电热力系统中输送凝汽器内的凝结水，也适用于NPSH或安装基面受限制的化 工流程中输送物化性能类似水的介质。
