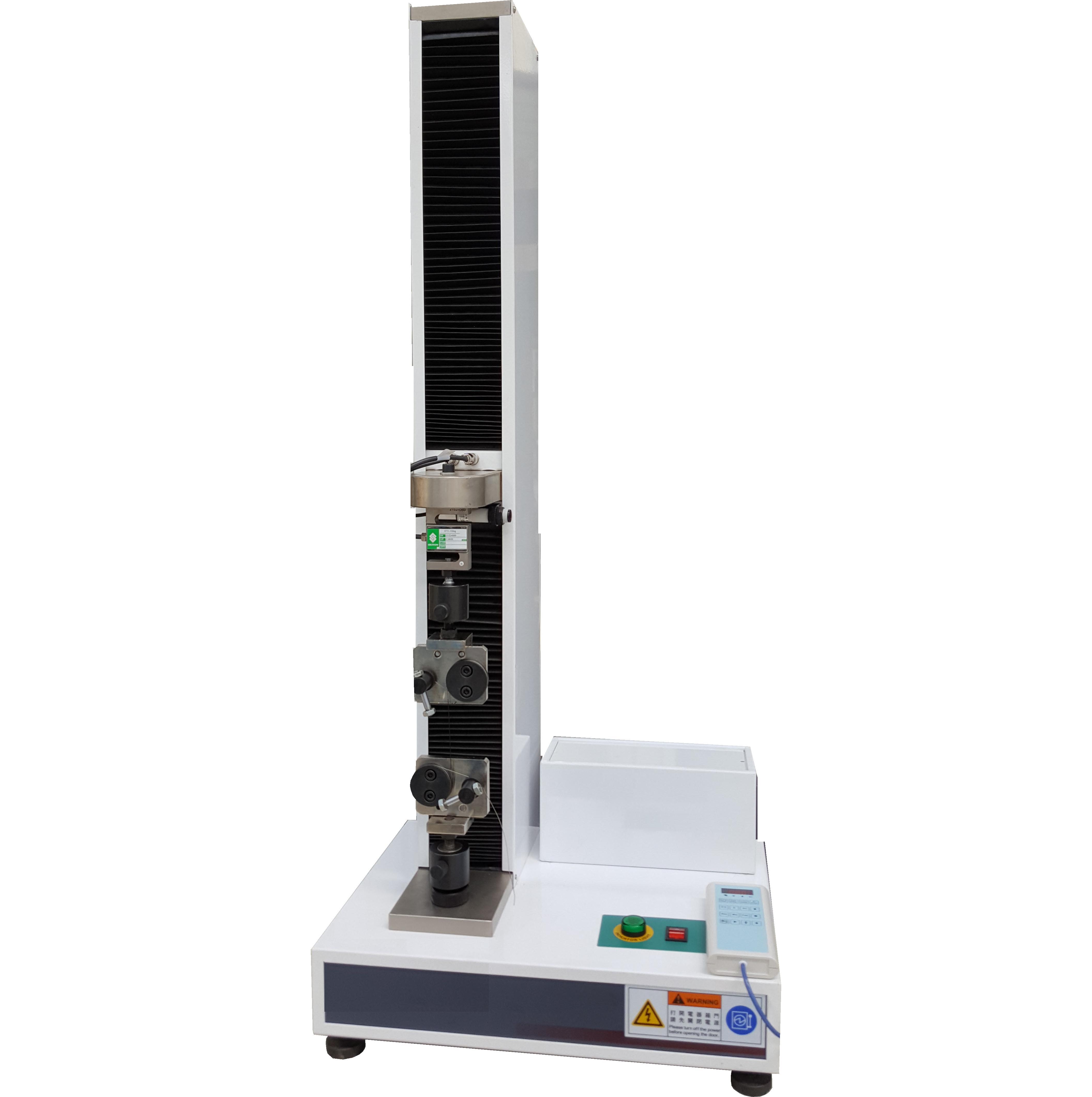

- 光缆压扁试验机
( 1) 用途：
本设备适用于测试光缆承受压扁的能力，通过施加压扁力，对于合格的光缆要求光纤不断裂，光纤的 衰减变化不超过光缆产品标准中规定的值，光缆护套不开裂。
符合的标准：IEC60794- 1-2 ：2003 E3
(2) 特点：
本设备采用计算机控制，伺服电机驱动，精密滚珠丝杠传动加载，精密负荷传感器信号测量。具有加 载平稳，测量准确，控制响应迅速，控制方式多样，能方便、准确地实现负荷的数字标定，具有满载保护 及位置保护等特点。
(3) 技术参数：
1) 产品名称：GYB- 10
2) 最大试验力：5kN
3) 力测量范围： (1%~100%) F.S.
4) 力分辨率： ±250000码，全程不分档，分辨率不变
5) 力示值准确度： ±0.5%
6) 力保持时间：可任意设置
7) 力保载相对误差： ±0.5%
8) 位移显示分辨率：0.001mm
9) 位移控制分辨率：0.00002mm
10) 位移示值准确度： ±0.5%
11) 位移速率调节范围： (0.01~500) mm/min ，任意设置
12) 位移速率相对误差： ±0.5%
13) 试验有效行程：200mm
14) 压座、压头： (100×100) mm ，硬度HB240~280
15) 可夹持光缆最大直径：30mm
16) 重量：130kg
(4) 产品配置：
1) 伺服驱动器、伺服电机： 日本东元
2) 负荷传感器：美国Vishay
3) 同步带传动
4) AEC- 1200控制器：自制
(5) 安装要求：
1) 电源：单相，AC220V±10% ，50~60Hz ，0.8kW。
2) 计算机电源：单相，AC220V±10% ，50~60Hz ，0.5kW。
3) 安装在稳固的基础上，水平度≤1/ 1000 ，周围留不小于1米的空间。
4) 环境温度：25℃±10℃，湿度： ≤80%不结露。
5) 室内无振动、无腐蚀性介质。
