- 1、 简介

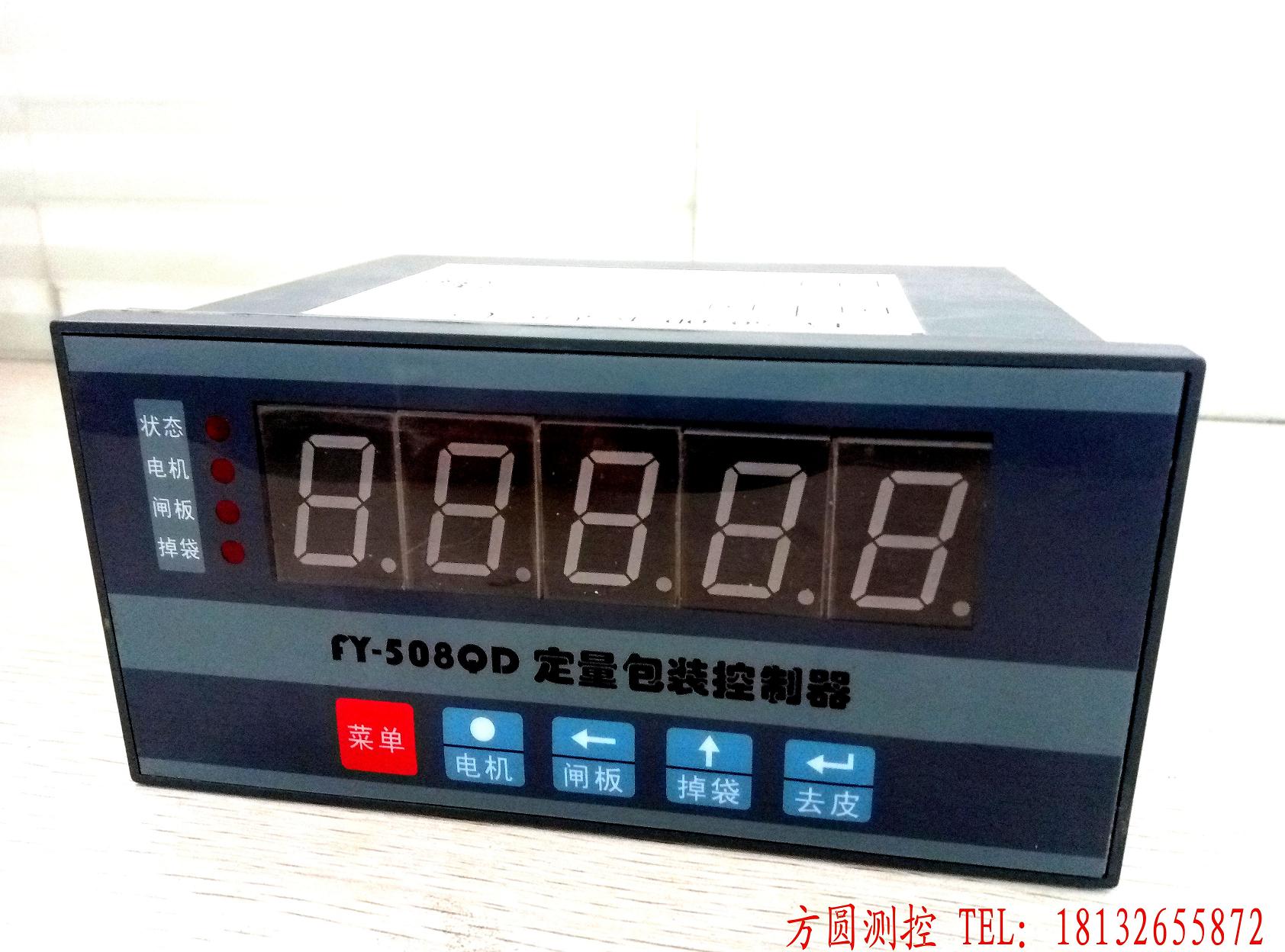

FY-508QD定量包装控制器是专门为化工、粮食、水泥等阀口包装机提供定量后自动控制的精密智能仪器。它具有操作简单、校准方便、性能稳定、双阀门、高精度等特点，它具有良好的抗干扰能力，能在复杂、恶劣的环境中可靠实用。
2、 工作原理
FY-508QD定量包装控制器采集到传感器输出的模拟信号，经进口芯片对数据进行集成处理后，将被称物料的重量值用LED进行显示。显示物料重量值的同时经电脑程序高速运算后与设定值进行比较，如果重量值达到了设定值，本控制器就输出信号给控制设备，从而实现停止给料、掉袋等智能动作。
3、 技术规格
1. 电源：交流220V+10%，50Hz±2%
2. 工作环境温度：-20℃-60℃
3. 工作环境湿度：90%RH
4. 外形尺寸：76×159×115（mm）
5. 传感器电源：5V±5% 最大负载能力：150Ma
6. 传感器信号输入范围：0～25Mv
7. 开关量输入信号：DC12V（高电平有效）
8. 内部输出外供直流5V或12V，最大500MA
9. 输出低电平
4、 按键如下：
菜单键：按此键进入参数（例如显示 P 01）,再按此键退出参数或者返回上级菜单。
电机键：
【重量状态】:按此键，电机工作，电机指示灯亮，状态灯亮，再次按此键，电机停止，指示灯灭。
右移键（手动闸板）：
【重量状态】：按此键，闸板工作，闸板指示灯亮，状态灯亮，再次按此键，闸板停止，指示灯灭。
【参数序号状态】：按此键，参数序号减一（所有序号循环）。
【数据状态】：左移修改数据位置。
增加键（手动掉袋）：
【重量状态】：按此键，掉袋工作，掉袋指示灯亮，状态指示灯亮，再次按此键，掉袋停止，指示灯灭。
【参数序号状态】：按此键，参数序号加一（所有序号循环）。
【数据状态】：数据加一（所有数据0～9循环）。
确认键（去皮键）：
【重量状态】：按此键，去皮，显示回零。
【参数序号状态】：按此键进入数据状态。
【数据状态】:数据保存。
5、 参数设置显示：
P 01 : 代表设定值（Kg）水泥袋重目标值
P 02：代表称重皮重值（Kg） 秤架皮重
P 03：从掉袋到回皮时间。（每个数0.5s左右）
即掉袋后在延时后自动去皮，此值注意事项，（因每台秤的恢复性不一样，此值也不一样）不能到启动位置，也就是说，这个时间是在掉袋后，秤架恢复且不大于启动位置，如果皮重大于2公斤，请用手动除皮。
P 04: 代表无袋检测时间。（每个数0.5s左右）在此时间内不能达到5公斤，认为没有插袋。
P 05：提前量（冲量值）提前多少公斤停止。
P 06：传感器量程
P 07：灵敏度
6、 操作举例：
为确保校称的精确性，必须在通电半小时后才能进行校称操作！！！具体步骤如下：
去皮：在正常工作页面，清空秤体的物品并且保持秤体不受其他外力影响，按 控制器应该显示0.00左右即可，否则重新进行以上步骤。
设定袋重：
按 键，进入【参数序号状态】显示 P 01，按 确认键进入【数据状态】显示049.00出现闪烁，按 可以改变闪烁字符位置，到相应字符位置时按 ，改变数字至合适值，再按 ，改变下一字符，到整个字符相符，按 确认键保存，按 键直至返回【重量状态】结束。
7、 现场安装
1、可根据现场条件选择振动源小的位置安装。
2、传感器为高灵敏器件,因此传输线应采用屏蔽电缆,并且要与其它电缆分开铺设。
3、传感器安装时应保持水平或垂直，各部位保持牢固，不能松动或移位，传感器引线不能过紧或过松，传感器周围不能有卡碰现象。
4、秤体的机械部分应牢固，不能松动，秤体应相对悬空，尽量避免秤体与非秤体之间卡碰。
8、 端子接线说明：
