- 光学数据传输器DDLS 508 120.0

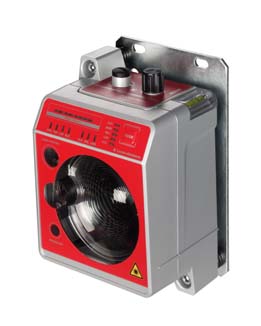

商品描述 DDLS 508 120.0 - 光学数据传输器
商品编号 50131027
基础数据
系列DDLS 500
光学数据
工作范围100 ... 120,000 mm
光源激光, 红外线
3设备描述
3.1设备概览
3.1.1概述
光学数据传送器DDLS 508通过红外光透明﹑无接触且无磨损地传输基于TCP/IP或UDP的以太网数据·无需配置MAC地址或IP地址。
传输线路由两台彼此相对放置的设备组成·
.一台设备标有“Frequency F3”·另一台“Frequency F4”·
。也可以根据型号标记DDLS 5xX ....3. ... bzw.DDLS 5xX ... 4 ...来分配设备·
1
设备外壳
2
安装底板
3
用于支撑水平仪或水平尺的平坦表面
4
接收器透镜
5
发射器透镜
6
用于辅助安装的校准激光器（可选)
7
控制面板中的LED显示
8
水平仪（配备校准激光器的设备)
9
连接区域
10
运行模式选择开尖
11
用于垂直对准的调节螺丝
12
用于水平对准的调节螺丝
13
用于远程诊断的状态LED
14
水平仪或水平尺的支撑边缘
15
以太网接口·M12
16
电源接口·M12
3.1.2功能特征和交付选项
。数据传输距离可达200 m
。可选的校准激光器·包含用于辅助安装的水平仪.上部和侧面用于支撑水平仪或水平尺的平坦表面
。使用Single-handed Adjustment (SHA)一个人即可对准设备。可选择内置加热器的型号用于低至-5C的工作温度
可用于低至-35°℃
·大开口角度的发射透镜（如有需要请咨询)
3.1.3协议特定属性
所有TCP/IP和UDP协议的与协议无尖的数据传输·例如:。PROFINET RT
. EthernetlP(Rockwell).......以及其他
传输安全协议
DDLS 508适用于传输以下安全协议︰。PROFlsafe over PROFINET
注意
DDLS 508不适用于传输以下协议︰
- PROFINET IRT
- EtherCAT*
- Safety-over-EtherCAT (FSoE)*
* EtherCAT和FSoE协议必须使用DDLS 538光学数据传输·
工作原理
建立数据传输线路需要一对设备·为了使设备在数据传输期间不会相互影响﹐它们使用不同的频率··
频率为F3的一个设备
产品名称:DDLS 5XX xxx.3 YY
铭牌上的标识:Frequency F3·
频率为F4的一个设备
产品名称:DDLS 5xX xxx.4 YY
铭牌上的标识:Frequency F4
注意
安装检测范围为200 m的设备!
对于检测范围为200 m的设备(DDLS 5Xx 200..)·请始终将频率为F4的设备安装为固定设备·
