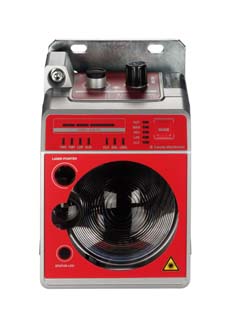

- Leuze编码器 DDLS 508 120.4 L
使用校准激光器进行垂直安装(升降轴)
4.2.2使用校准激光器进行垂直安装(升降轴)
注意
只能使用校准激光器的目标光斑进行能垂直安装!
垂直安装设备时仅使用校准激光器的目标光斑(见第章4.2.1 "使用校准激光器进行水平安装（移动轴）")·
不能使用水平仪和激光点1...4·
将两个设备以30 mm的侧向儒移彼此相对安装·安装设备时·一台设备上的发射器中心与另一台设备的接收器中心相对·
注意
如果将设备安装在C型材导轨上·则可以在基本安装或微调中获得更大的灵活性·
装
Leuze
从钻孔模板上沿穿孔方向取下光学器件窗口的轮廓·
使用随附的自粘标签将分离的钻孔模板粘贴到移动设备的光学器件窗口上·
开后固定设备的校准激光器·为了开后校准激光器﹐请激活LAS运行模式（校准激光器)(见第章6.1"设置运行模式")·
在手动模式下将移动设备在升降轴上移动到大距离处·
通过调节螺丝校准固定设备（见第章3.1.1"设备结构"·点11和点12）﹐并在必要时通过C型导轨来调节设备·
校准激光器的目标光斑必须在移动设备上钻孔模板的中心·在手动模式下将移动设备在升降轴上移动到小距离处·
校准激光器的目标光斑不得离开移动设备上钻孔模板的外环·必要时·重新校准固定设备·
尖闭固定设备的校准激光器·为了关闭校准激光器﹐请激活AUT运行模式(自动)(见第章6.1"设置运行模式")·
使用随附的自粘标签将分离的钻孔模板粘贴到固定设备的光学器件窗口上·
开后移动设备的校准激光器·为了开后校准激光器﹐请激活LAS运行模式（校准激光器)(见第章6.1"设置运行模式")·
在手动模式下将移动设备在升降轴上移动到大距离处·
通过调节螺丝校准移动设备（见第章3.1.1."设备结构”·点11和点12）·并在必要时通过∈型导轨来调节设备·
校准激光器的目标光斑必须在固定设备上钻孔模板的中心·
在手动模式下将移动设备在升降轴上移动到小距离处·
校准激光器的目标光斑不得离开固定设备上钻孔模板的外环·必要时·重新校准移动设备·
关闭移动设备的校准激光器·为了尖闭校准激光器﹐请激活AUT运行模式（自动)(见第章6.1"设置运行模式")·
从固定设备上移除钻孔模板·
在升降轴上安装设备完成·其他操作︰
。对升降轴进行微调(见第章6.2"微调")“
