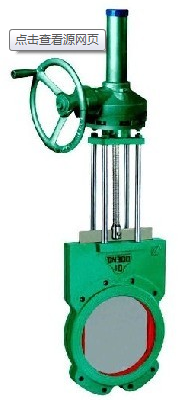

- Z573X伞齿轮浆液阀
产品工作原理和用途：
伞齿轮浆液阀主要有驱动部分(锥齿轮)带动丝杆，闸板启闭取决于驱动部分(锥齿轮)顺时针旋转，闸板会随着慢慢升起，闸板开启。反之驱动部分(锥齿轮)逆时针旋转，就是闸板关闭，停止介质流通。浆液阀广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置。
产品结构特点：
1、结构紧凑，设计合理，阀门钢性好，通道流畅，流阻系数小。
2、密封面采用不锈钢和硬质合金，使用寿命长。
3、采用柔和石墨填料，密封可靠，操作轻便灵活。
4、驱动方式为伞齿轮。
产品性能参数：
型号
Z573X-2.5
Z573X-6
Z573X-10
Z573X-16
工作压力(MPa)
0.25
0.6
1.0
1.6
适用介质
煤浆、糠浆、纸浆、泥浆、污水、矿渣等
适用温度(℃)
≤120
产品主要零件材料：
型号
材料
阀体
闸板
阀体密封圈
阀杆
支架
填料
Z573X-6
灰铸铁
铬镍钼钛不锈钢
合成橡胶或聚四氟乙烯
铬不锈钢
碳素钢
聚四氟乙烯
Z573X-10
产品主要尺寸：
公称通径DN
结构长度L
D1
D2
H
L0
D0
n-M
0.6
1
50
48
48
100
125
300
400
250
4-M16
65
48
48
120
145
310
400
250
4-M16
80
50
50
135
160
330
400
250
4-M16
100
50
50
155
180
380
400
250
8-M16
125
50
50
185
210
440
400
250
8-M16
150
60
60
210
240
500
400
250
8-M20
200
60
60
265
295
580
400
250
8-M20
250
70
70
320
350
670
420
300
12-M20
300
70
80
368
400
820
420
300
12-M20
350
80
90
428
460
900
420
300
16-M20
400
90
120
482
515
1020
420
300
16-M22
450
90
120
532
565
1150
420
300
20-M22
500
90
130
585
620
1250
420
300
20-M22
600
140
140
685
725
1500
420
300
20-M27
700
140
140
800
840
1750
420
300
24-M27
800
190
190
905
950
2000
420
300
24-M30
900
203
203
1005
1050
2300
420
300
28-M30
1000
216
216
1115
1160
2500
420
300
28-M30
1200
254
254
1325
1380
2800
420
300
32-M36
