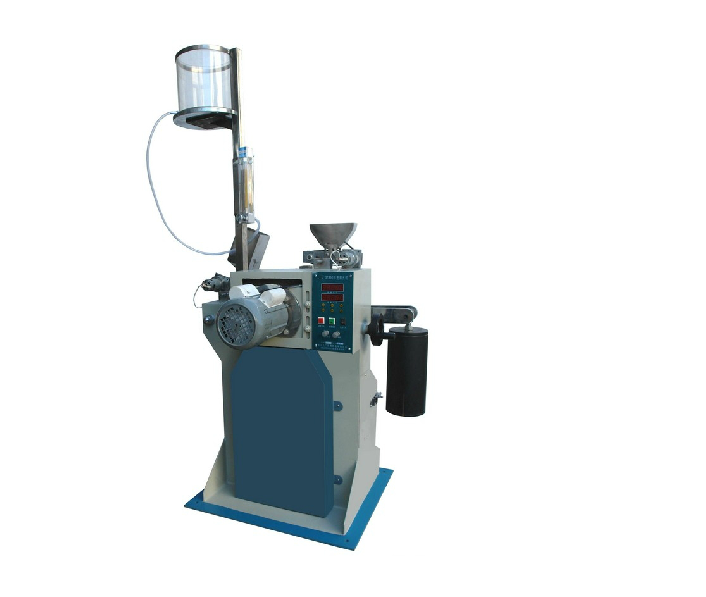

JM-II集料加速磨光机由上海雷韵试验仪器制造有限公司根据最新标准自主研发生产，适用于室内模拟汽车轮胎对公路沥青路面的磨光作用，对路面所用骨料进行加速磨光，借测得的骨料的磨光值，以评价骨料的抗磨性能。为选用合适的面层骨料铺筑不同的摩擦系数要求的路面提供科学的依据，为合理开发利用石料资源提供科学的依据，为缩短防滑路面的研究周期创造条件，为研制优质骨料提供技术参考。
JM-II集料加速磨光机【技术参数】
1、道路轮转速：320±5r/min；
2、一次评定四种试样；
3、预设转数计数器。
4、电源：工作电压 380V±10%三相（星形），电流不大于20A
5、重量：220KG
6、外形尺寸：800x800x1200mm
7、功率：6KW
8、环境温度：≤35℃。
9、相对湿度：≤85%
JM-II集料加速磨光机【结构特点】

1、传动机构－－－－包括电机，同步齿轮，橡胶轮总成等，用于传递动力，改变速比。
2、道路轮装置－－-用于安装试件14块
3、溜砂，溜砂装置－－-储砂斗，支架和溜槽，用于存储磨料和控制溜砂，溜水量。
4、配重装置－－-杠杆、配重及护罩等，用于保证对道路轮的规定压力，
5、试模－－-用于制作石料试件。
JM-II集料加速磨光机【操作规程】
1、加速磨光机操试验前准备
a、实验前应按JTJ058-94附录A对摆式仪进行检查标定（详见摆式仪操作规程）。
b、将试模拼装并涂上肥皂水（或脱模剂）后烘干。
c、将庥料过筛，取10—15mm的颗粒料用水洗净后置于温度为110±5°C的烘箱中烘干。
d、将砂置烘箱中烘干。
e、配填入料：将固化剂与环氧树脂按质量比例1:4—1:5拌和均匀， 然后再将此项此粘结剂与干砂按质量比1:4—1:4.5拌和均匀后即成填料。一般一个粒料试模中填料量约为环氧树脂9.6g，固化剂2.4ml及干砂48g。
2、加速磨光机试件制备
a、排料：将备好的集料颗粒排列于试模中，并尽量排列紧密。需要时小料径的石料也可以进行磨光试验，但粒径应大于5mm。
b、吹砂：用小勺将干砂填入以排妥的粒料间隙中，并用洗耳球先轻轻吹动干砂，使之填充密实。然后再吹去多余的砂，使砂与试模中台阶齐平。将试模与干砂一起置于温度为40°C的烘箱中预热。
c、制作：取出烘箱中吹好砂的试模，将环氧树脂填入试模中，并尽量使之填充密实，然后，用油灰刀刮时多余的填料，并使之与试模口齐平。

业务员：葛雅萍

联系电话：180 1938 5583   （同微信） 葛雅萍

QQ：2022194921  2109725929
