- ◆概述

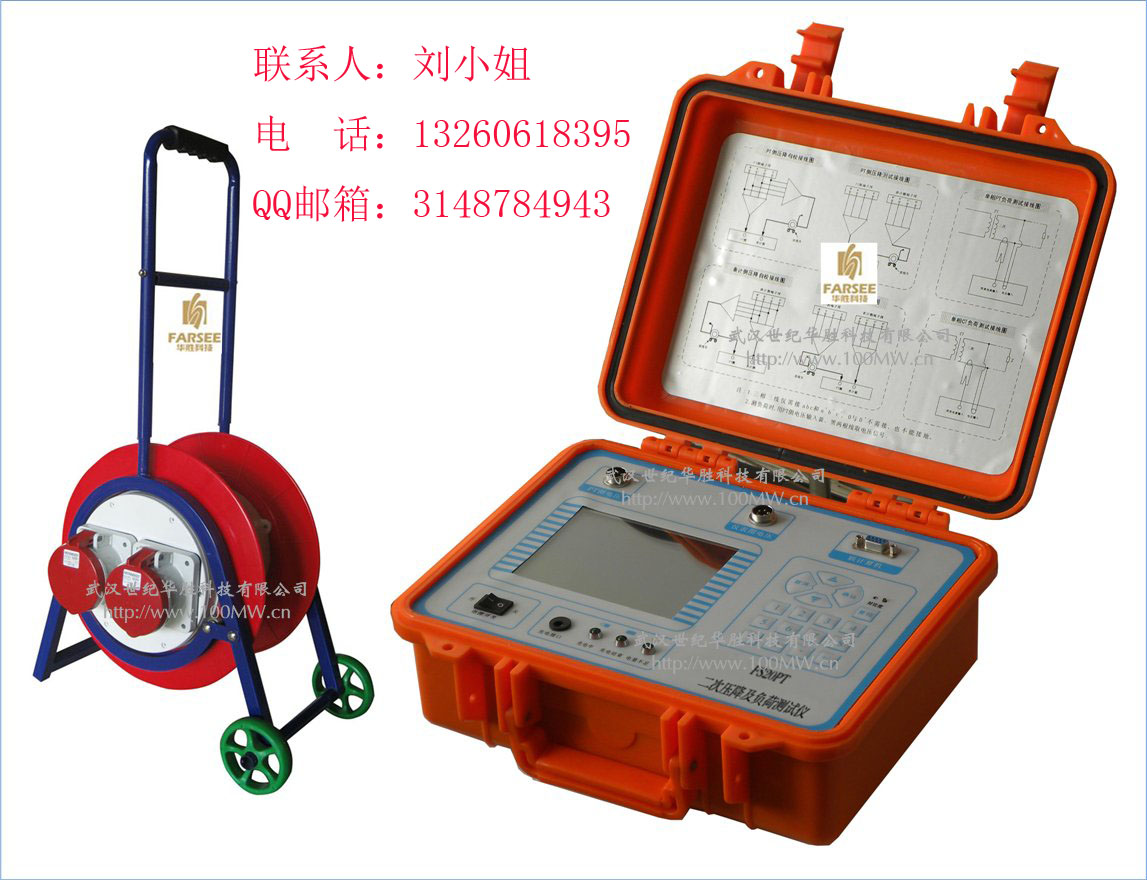

电能计量电压互感器（PT或TV）二次回路引起的计量误差往往是影响电能计算综合误差的主要因素。测试电压互感器二次回路压降的测量通常有间接测量法（如无线测量）和直接测量法两种方法。由于间接测量法准确度不高，不能满足测量的要求，被某些主管部门禁止使用。华胜公司FS20P二次压降及负荷测试仪直接测量PT二次压降及负荷测试仪，采用测差原理，接线简单、准确度高，广泛应用在电力系统计量现场。
◆二次压降及负荷测试仪主要特点
☆ 具有可进行户内、户外三相三线，三相四线及自检方式全自动测量功能；
☆ 可自动计算单相测量误差及合成测量误差；
☆ 仪器有自动修正功能，可自动消除测量电缆及现场干扰带来的误差；
☆ 仪器配有大屏幕液晶显示屏，操作方便、读数直观；
☆ 仪器测量精度高、稳定性好；
☆ 测量速度迅速、且具有错相报警功能；
☆ 仪器体积小，重量轻，携带方便；
☆ 仪器采用交流220V和自带充电器的无“记忆效应”锂电池为工作电源，极大方便了室内和室外两种测量方式。因此该仪器是电力系统进行电力计量的必备仪器。该仪器符合DL448-91电能计量管理规程。
◆二次压降及负荷测试仪主要功能
☆ 仪器具有单相误差测量、合成误差测量、电缆误差测量、仪器校正、数据存储、历史数据浏览和通讯等功能。
☆ 单相误差测量方分式户内三相三线测量、户内三相四线测量和户外三相三线测量、户外三相四线测量，三相三线直接测量，三相四线直接测量。测量过程全自动。测量结果可随时存储。
☆ 合成误差测量方分式户内三相三线测量、户内三相四线测量和户外三相三线测量、户外三相四线测量，测量过程全自动。测量结果可随时存储。
☆ 仪器采用AC220V和电池两种电源工作方式。进行测量时，户外测量由电池供电，户内测量由220V交流供电，同时给锂电池供电。
☆ 当测量接线有误时，仪器蜂鸣器报警，液晶同时显示“接线错误”。
☆ 电缆误差测量可自动存储误差，以供测量修正，因此可消除导线、隔离互感器及现场干扰带来的误差。
◆二次压降及负荷测试仪技术参数
☆ 仪器的测量范围和分辨率
测试项目 范围 分辨率
电压百分数（%） 90～110.00 0.01
比差值（%） 0.01～10.00 0.01
角差值（’） 0.1～300.00 0.1
误差值（%） 0.01～10.00 0.01
☆ 基本误差
△f=±（1%×f+1%×δ+1个字 )
△δ=±（1%×f+1%×δ+3个字 ）
“△f”——比差
“△δ”——角差
☆ 工作环境
1) 电源电压
户内：220V±10%， 50Hz±1%
户外：锂电池供电
2) 功率Ø 220V供电时≤10VA
3)环境温度：0～40℃ Ø 相对湿度：≤80%RH
☆ 尺寸、重量
外型尺寸：320 x 260 x 240（mm） 重量：4kg
◆产品别称
二次压降及负荷测试仪别称：TV二次压降测试仪
