- 1.产品名称
名称

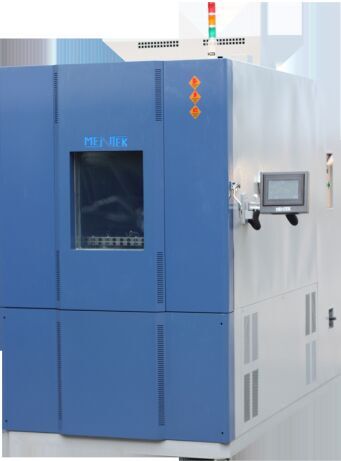

型号 高低温湿热试验箱
MHP-2400-EA
2.适用及限制说明
2.1适用范围 A)本设备适用于各类电工电子产品及其他产品、零部件和材料进行高低温恒定和渐变、湿热试验等环境模拟可靠性试验。
B)除此之外的用途可能会导致人员受伤及机设备损坏！
2.2试品限制 A)易燃、爆炸、易挥发性物质试样的试验及储存
B)腐蚀性物质试样的试验及储存生物试样的试验或储存
C)强电磁发射源试样的试验及储存
3.容积和尺寸
有积容积 约23660L
内箱尺寸 W(宽)1300 mm*H(高)1300 mm*D(深)1400 mm
测试箱外箱尺寸 W(宽)1850mm*H(高)1700mm*D(深)2400mm
温馨提示：外部尺寸请依最终设计确认三视图为准！
4.性能
4.1.条件 指气冷式环境温度在+25℃及水冷水温+27℃，空载(部份参数依备注)无试样时
4.2.温/湿度范围 -70℃至+150℃/20%(限定温段,见区域图)至98%RH
4.3.温/湿度波动度 ±0.3℃ / ±2.5%RH
4.4.温/湿度偏差 ≤±1.5℃ / A)>75%RH:≤+2,-3%RH，B)<75%RH:≤±5%RH
4.5.温度均匀度 ≤1.5℃
4.6.升温时间 -65℃升至150℃≤80分钟，全程平均非线性，空载
4.7.降温时间 +20℃降至-65℃≤60分钟，全程平均非线性，空载
4.8.最大负载 无
4.9.恒定最大
发热负载 无
4.10. 噪音 ≤70dB（A声级从箱门前1m、离地面高度1.2m处，自由空间中测得)）
4.11.满足
试验
标准 GB/T2423.1-2001试验A:低温(部份)
GB/T2423.2-2001试验B:高温 (部份) *
GB/T2423.3-2006试验Cab:恒定湿热
GB/T2423.4-1993试验Db:交变湿热
GB/T2423.34-2005试验Z/AD:温湿组合
4.12.温湿度区域
示意图
5.结构及材料 备注
5.1.外箱 双面镀锌钢板+表面喷塑处理
5.2.内箱 ＳＵＳ＃３０４不锈钢板
5.3.保温层 绝热材料为硬质聚氨酯泡沫+超细玻璃纤维；试验箱底板承重能力不劣于100kg/m2(均匀载荷) 。
5.4.箱门 铰链门，门铰在箱体左侧（面向箱体正面时）；门框配电热（自动调节）防结霜、防凝露装置；门上配箱内照明灯
5.5.观察窗 单开门上附有发热防汗3层真空大玻璃观察视窗
5.6.密封 原装进口硅胶密封条
5.7.压力平衡口 1/2寸排水共用型。直径φ100mm引线孔2个（箱体左右侧各一个，位于内箱侧壁的中心位置）；活动样品架2层，承重能力不低于40kg/层；带箱内外气压平衡装置
5.8.灯 观察窗内附节能灯1组
6.送风测温系统 备注
6.1送风特点 高均匀度上部出风下部回风
6.2循环马达 台湾尚煜低压异步马达
6.3风轮 多翼离心式循环风扇,耐高低温铝合金叶片
6.4传感器 PT100铂电阻传感器
7.冷冻系统 备注
7.1制冷方式 复叠式机械式蒸气压缩机
7.2压缩机 德国比泽尔/谷轮 2台
7.3制冷剂 非氟环保HFC R404A/R23
7.4冷凝器 风冷高效强制对流翅片式
7.5蒸发器 高效多段式带亲水膜翅片蒸发器（翅片加厚型，兼做除湿器）
7.6热交换器 不锈钢钎焊板式换热器(瑞典舒瑞普)
7.7油分离器 艾默生
7.8 膨胀阀 丹佛斯热力膨胀阀
7.9 电磁阀 日本鹭宫及丹佛斯（电子膨胀阀）
7.10视液镜 丹佛斯
7.11其它附件 均为国际一经品牌优质产品(右图为：干燥过滤器)
7.12除湿 1.由制冷系统冷冻除湿（箱内空气经过低于露点温度蒸发器，水份析出）
7.13系统特点 依不同工况自动切换制冷系统流量，恒定段切断多余系统保持实现节能运行。
降温控制：多级蒸发器组合,可获得更均匀及高效的冷量交换效率及制冷输出;流量控制由各自匹配的热力膨胀阀自动调整; 蒸发压力调节阀
制冷系统工况数字显示：控制器数字显示制冷系统高、低压压力、排气温度和压缩机运行电流等参数，方便直接监视系统运行状况
8.加热加湿系统 备注
8.1.加热管 裸线式镍铬合金电热管
8.2.加湿管 水盆加湿方式，不锈钢铠装加热器，脉冲调宽控制SSR加热方式。
8.3.控制方式 由控制器输出信号通过SSR固态继电器实现高精度无触点开关控制
9.控制器及控制电路—日本原装优易控UMC1207D 备注
9.1.控制方式 高精度电阻式触摸屏，可用USB外接鼠标控制；
9.2.显示 7寸TFT真彩液晶显示屏.（分辨率800*480）
9.3.入力 2组输入，支持干湿球PT100及湿度变送器，热电偶T，K，E等
9.4.精度 0.1高精度采样
9.5.系统容量 120组程序*1000段（可分别循环1000次）,每组程序所需之段数可任意分割,各组程序并可以自由互相连结（最多20步连结）
9.6.操作模式 定值（斜率）/程序运转模式.
9.7.输出方式 PID+SSR/SCR 自动正逆双向同步输出.
9.8.软件功能 1.温湿度曲线:
无纸记录:内置记录程序，控制器内记忆体可存储24H运行300天.
可方便自动生成温湿曲线文件，并转存为XLS表格;
2.完善的接口:
外留USB口:可直接连接打印机，实现本地数据由线打印，
由USB口可用U盘轻松进行历史曲线等数据导出。
外留LAN标准网络接口:无需专门配置服务器,可便接入公司电脑局域网络，一个最多可连接并监控16台设备,方便快捷。
3.实时监控可做到：同时监视1~16台控制器运行状态----如监控控制器实时数据，信号点状态，实际输出状态等
支持远程（外网）故障诊断：
技术人员可通过网络，由客户协助留出端口，打开IE浏览器，输入控制器的IP地址，即可进入登录界面选择操作或监视进行诊断
4. 时序控制
2组时序输出控制接口,搭配10种之时间控制模式,可提供依程序设定要求的开关信号输出，注意只是控制信号，箱内测试电源需另接及有专配的供电系统.
5. 故障显示
16组故障报警输出，中英文人性化提示故障原因及排除方法
6. 预约启动
所有测试条件皆可设定预约开机运转之功能.
9.9.控制电路
主要元器件 控制线路主要零部件均为优质品牌(右图为:富士电磁开关)
10.保护功能 备注
1.测试品超温保护（独立）
2.附有无熔丝保护开关.
3.加热器超温保护开关
4.压缩机过载过热
5.压缩机高低压保护
6.系统过电流保护装置
7.控制器自诊定故障并显示
8.3相电源欠逆相保护器
11.其它部件 备注
11.1标配 1.试品架2式
2.塑胶抽拉式20L水箱一式
3. 直径50mm测试孔软塞1式
4.操作说明书保养手册
5.本设备出厂前经本公司质量检验中心检测,并出具有效期为一年的检验报告
11.2特殊 1.测试孔直径50mm,100mm规格依客户要求（选配件）
12.使用条件 备注
1.环境温度: 5℃-35℃;
2.相对湿度: ≤85%RH;
3.大气压力：80kPa~106kPa
4.周围无强烈振动
5.电源电压:
5.1 接电源380V AC(±10%),三相线+保护地线,接地电阻≤4Ω;使用3P+N 40A空气开关
5.2 标称最大功率：约 25 KW
5.3 最大工作电流：约 50 A
6.冷却水:(本机无)
7.频率: 50±0.5Hz
8.加湿用水;电阻率≥500MΩ;
9.环境空气质量要求：不含高浓度粉尘及易燃.易爆气体或粉尘,附近没有强电磁辐射源.
10.箱内不能放置含有易燃﹑易爆或会产生挥发﹑腐蚀性气体的物品进行试验或存储
11．试品放置要求：
A）试品总质量每1立方米容积箱内不超过80KG
B）试品总体积不大于箱内容积的2/5，箱内每层水平面放置面积不大于截面积的2/5。
否则可能严重影响试验箱性能或不能正常工作。
13.售后服务 备注
1.免费为客户培训操作人员和维护人员(地点在本公司或客户所在地).
2.整机保修期:一年.每季度保养一次,共四次(省内地区每季到厂定期保养,省外依协商而定)
3.完整的维修服务团队,提供最迅速及专业的维修服务(维修12HR回复,24HR到厂,问题排除)
14.设备执行及验收标准 备注
1.依国标GB/T10586-2006及GB/T10592-1989设计制造。*
检定标准依GB/T5170.2-1996,GB/T5170.5-1996.
温馨提示：GB/T5170.5-1996.的温度均匀度是指空载情况下;湿度均匀度也是指在空载条件！
