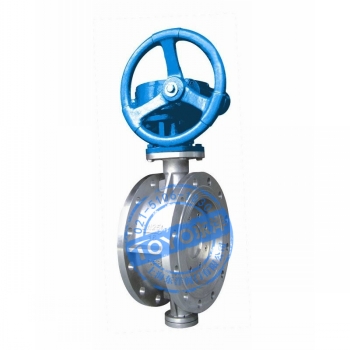

三偏心硬密封蝶阀

  • 这真不是您需要的产品?
  • 品  牌:
  • 东洋
  • 主要规格:
  • DN100
  • 用  途:
  • 水系统
    • 产品介绍:
      多层次三偏心硬密封蝶阀采用三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。

      应用范围:
      治金、电力、石油化工、以及给排水和市政建设等工业管道

      结构特点:
      1、硬密封蝶阀采用三偏心硬密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
      2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
      3、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长。
      4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
      5、根据用户需求,阀门供应网的硬密封蝶阀可以设计成具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
      6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

      标准规范:

      设计制造标准:GB/T 12238-2008
      结构长度标准:GB/T 12221-2005
      连接法兰标准:GB/T 9113
      压力温度等级:GB/T 12224-2005
      试验检验标准:GB/T 13927-2008

      零件材料与工况:



      型号

      D343H-16

      D343H-16P

      D343H-16R

      工作压力(MPa)

      1.6

      适用温度(℃)

      ≤425

      ≤200

      适用介质

      水、油或非腐蚀性介质

      硝酸类介质

      醋酸类介质

      材料

      阀体、蝶板

      WCB

      CF8/304

      CF3M/316L

      阀杆

      2Cr13

      304

      316L

      阀体密封面

      堆焊 507

      蝶板密封面

      304+柔性石墨

      304+PTFE

      304+PTFE

      填料

      柔性石墨

      PTFE

      PTFE
